ペットボトルラベル分離機PLS-2000

ペットボトルのラベルや
キャップ・リングを分離することで、
リサイクル原料の高品質化に貢献します。

処理能力200kg/h

500mlペットボトルで約6,700本

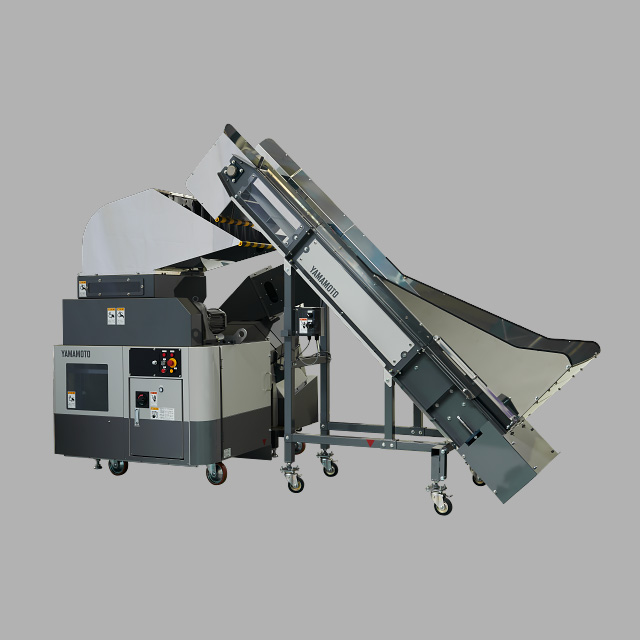

PLS-2000 本体正面
Development concept開発への思い

モノづくりを通して、業界に変化を起こしたい。
私たちのつくる環境機器全てに共通する思いです。


リサイクル・フロー

1

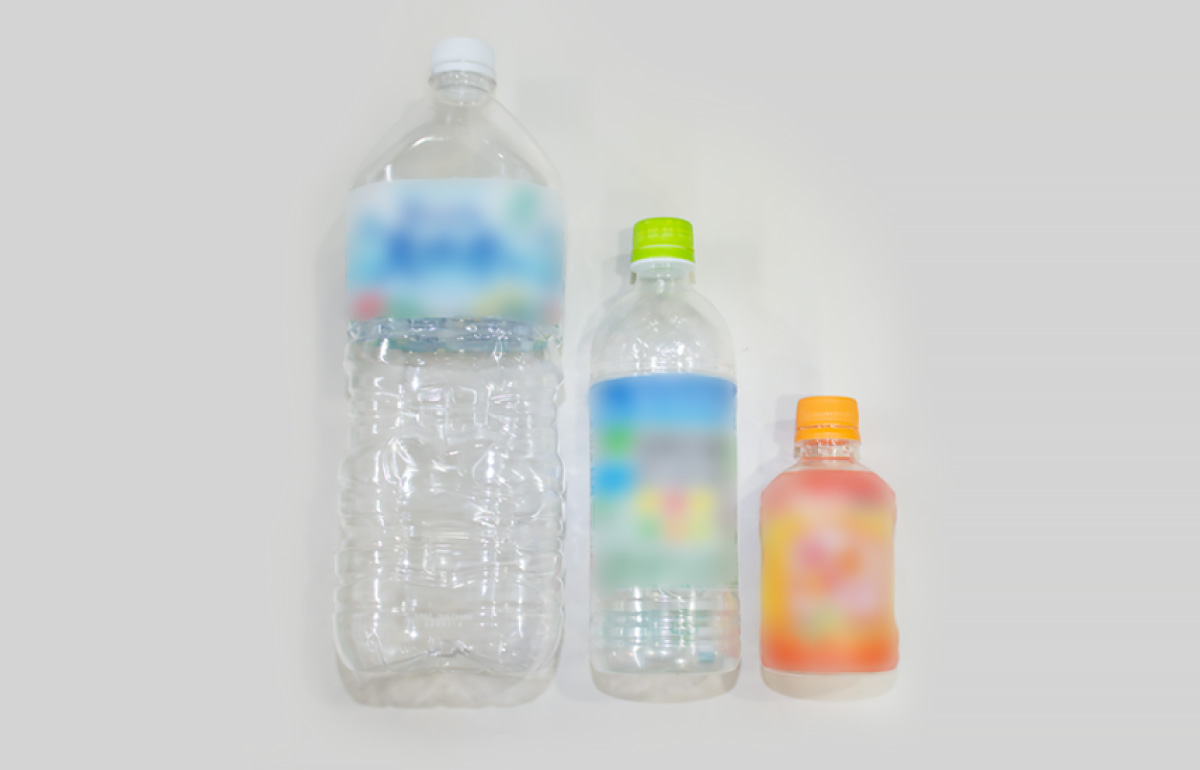

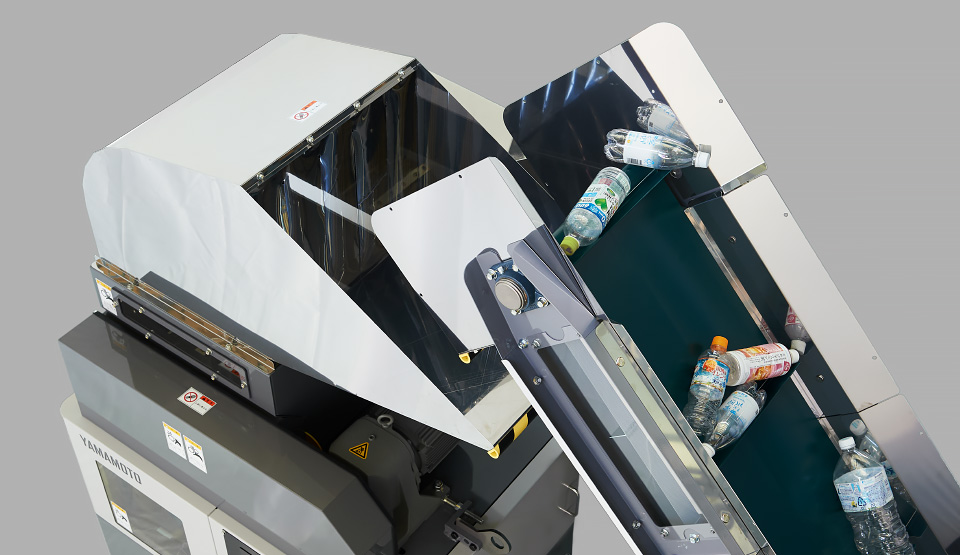

原料の投入

ベルトコンベア等で投入口に原料を投入します。処理能力は最大200kg/h。
作業環境に合わせて、投入口の向きや高さを変更できます。

2

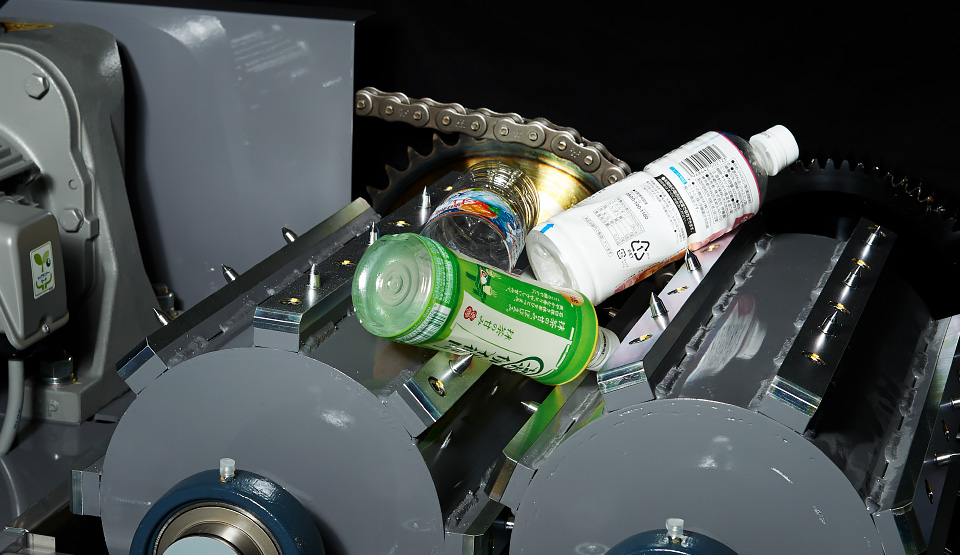

穴開け

残液の排出とラベルを剥離しやすくするために、2軸のロールで穴を開けながら均一の形状に整えます。

3

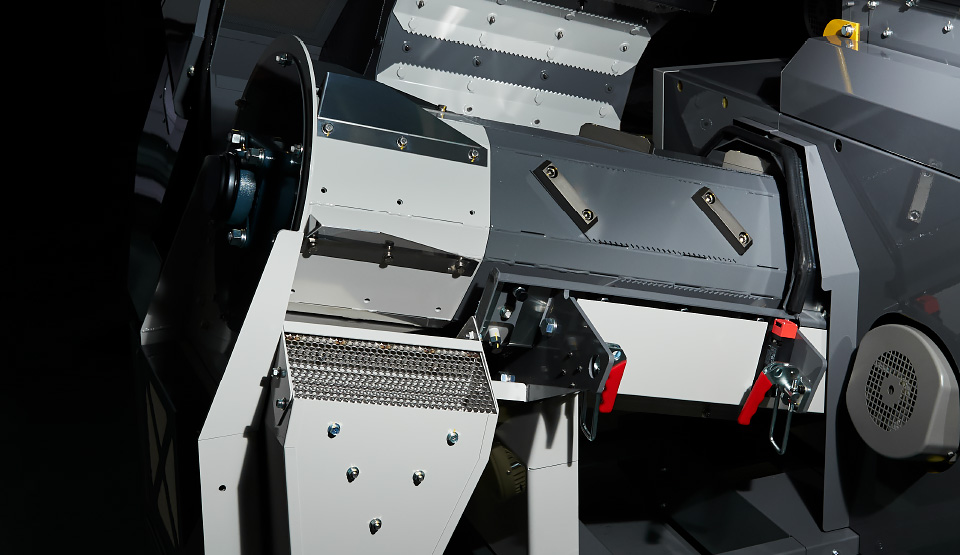

剥離

穴開部で均一の形状に整えられたペットボトルを、剥離ロールにらせん状に配置された搬送翼で搬送します。その際、剥離ピンとライナーによりラベルを剥離し、キャップ・リングは機外に排出します。

4

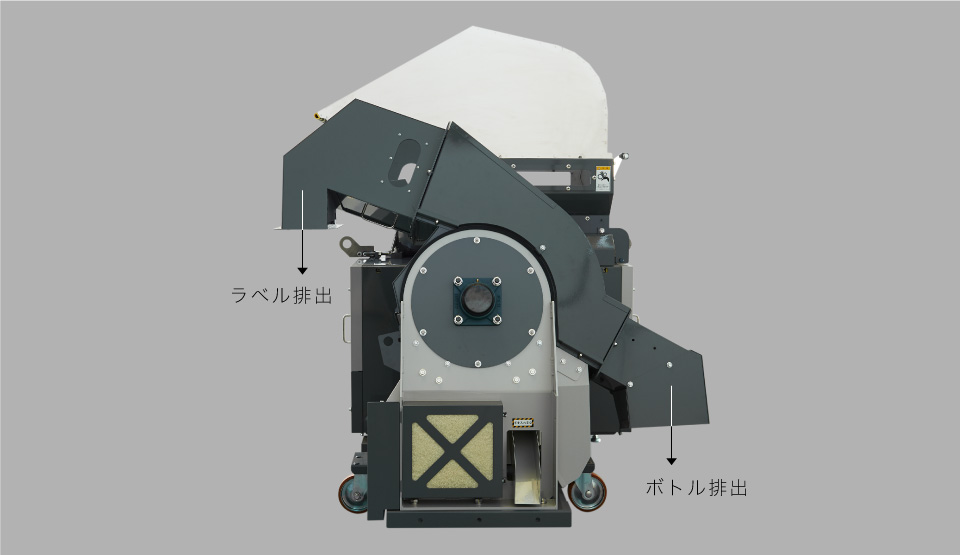

選別

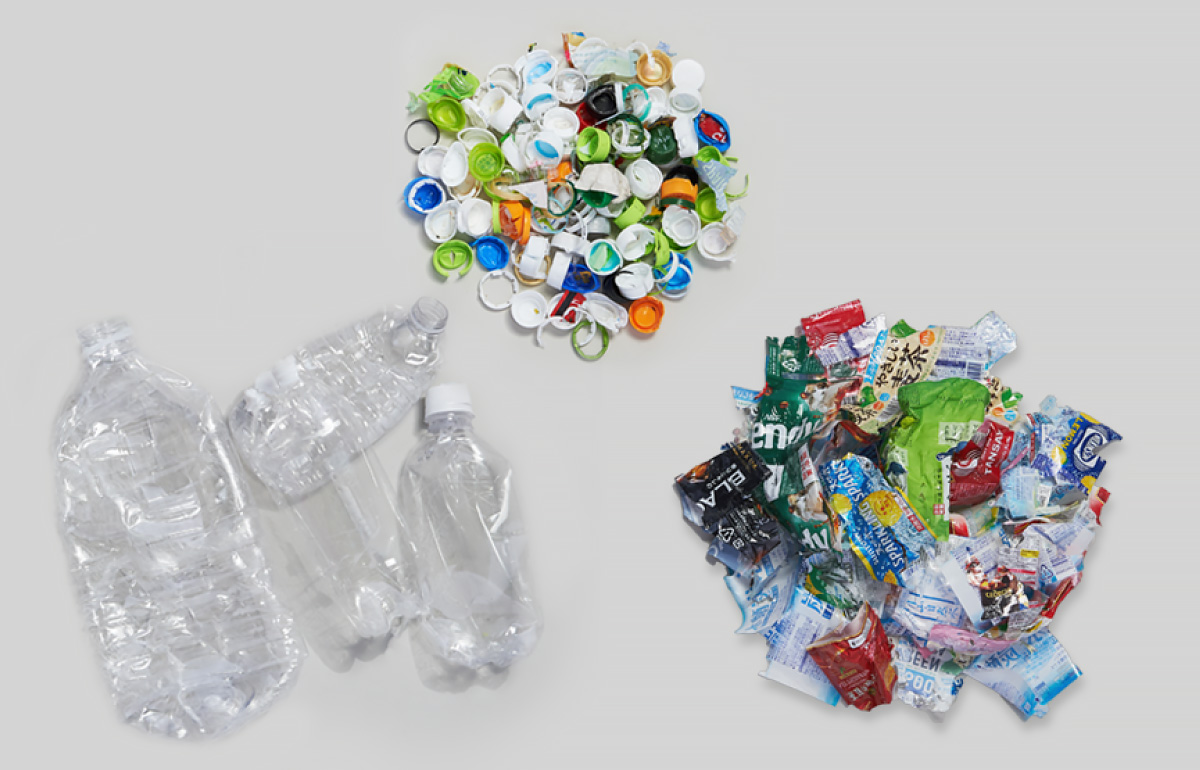

ブロワーによる風力選別で、良品ボトルとラベルに分離します。
剥離率は90%以上(シュリンクラベルの場合)。

※剥離率はボトル形状やラベル種類によって異なります。詳しくは当社までご相談ください。


PLS-2000 製品紹介動画


課題解決のために最適な提案を
未来を見据えた事業者様に、
選ばれ続ける理由があります。

新規設備を導入する際、価格や能力だけでなく、
設置スペースや前後の工程との兼ね合い、
安全面・作業性など、現場ごとに
クリアしなければならない課題は様々です。
私たちは、誰でも「安全」かつ
「快適」に作業ができることはもちろん、
現状の課題解決のために最適な提案が
できるようなモノづくりを心掛けています。

様々な作業環境に柔軟に対応

お客様ごとに異なる作業環境に合わせるため、追加部材やオプションを豊富に用意。
投入口の向きや高さも変更可能です。

既存ラインに組み込みやすい
コンパクトサイズ

コンパクトながら「穴開」「剥離」「選別」まで1台で行う省スペースなラベル分離機です。

後工程の圧縮・破砕効率アップ

「穴開」「剥離」の工程でキャップ・リングの多くが除去されるため、後工程で圧縮機や破砕機に投入した場合、効率が10~30%アップします。(当社調べ)

保管スペースを半減

「穴開」「剥離」の工程で体積を約1/2に減容しますので、保管スペースを削減できます。

誰でも簡単、シンプル操作

通常作業はボタンひとつのシンプル操作。誰でも簡単に作業することができます。

事故を未然に防ぐ安全設計

穴開部や剥離部など駆動部にはカバーが設けられ、危険部には手足が届かないように設計。
安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。


各部の構成

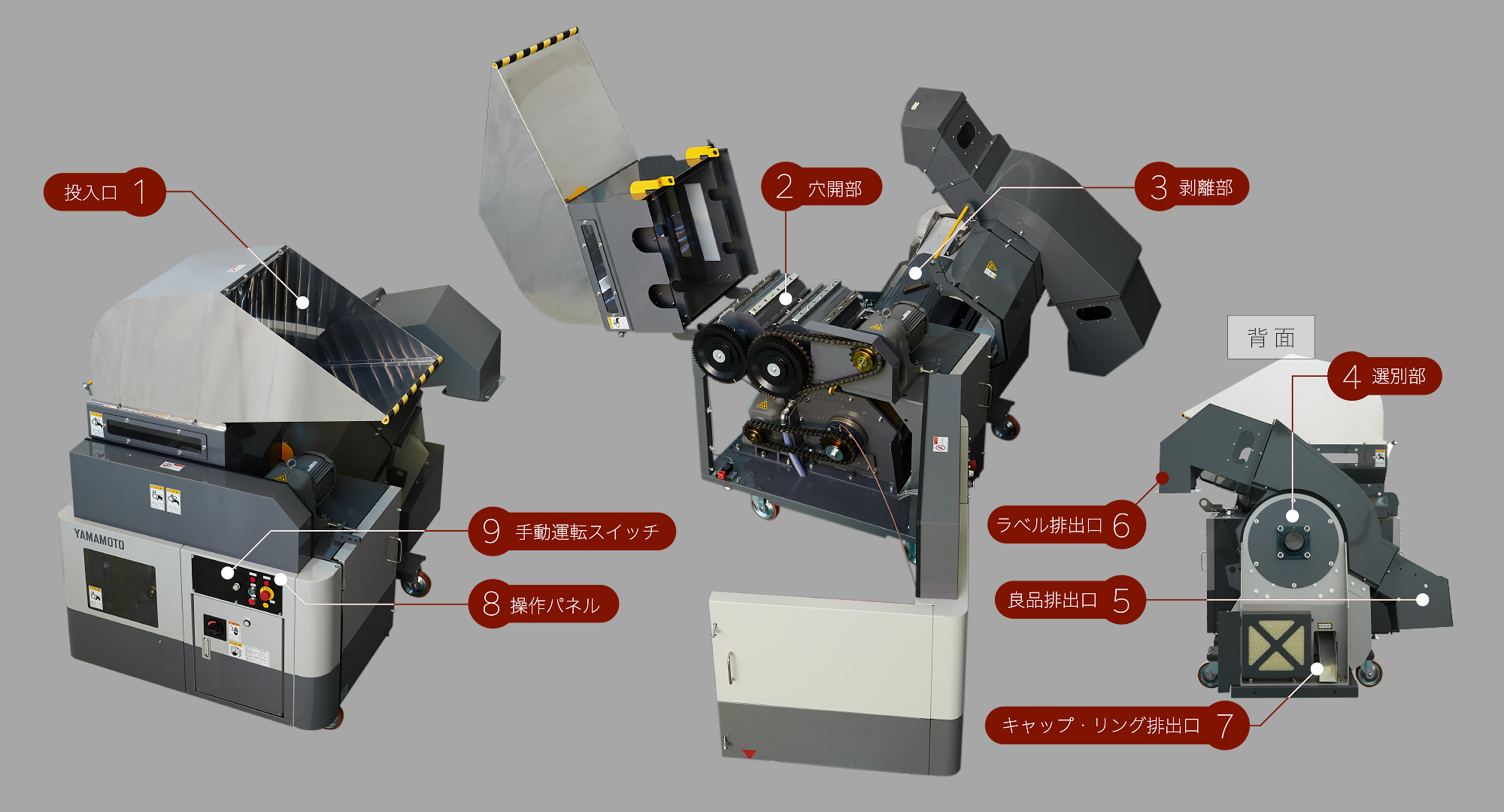

PLS-2000 各部の構成 1 投入口 2 穴開部 3 剥離部 4 選別部 5 良品排出口 6 ラベル排出口 7 キャップ・リング排出口 8 操作パネル 9 手動運転スイッチ

各部名称をクリックすると詳細を確認できます

1

投入口

安全上、手の届かない高さに設計。
2Lペットボトルまで投入可能です。

close

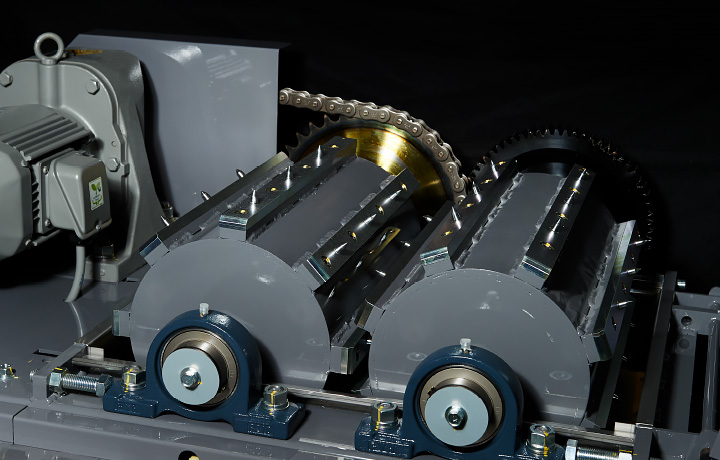

2

穴開部

ラベル剥離の前処理として、2軸のロールでペットボトルの穴開けを行います。

close

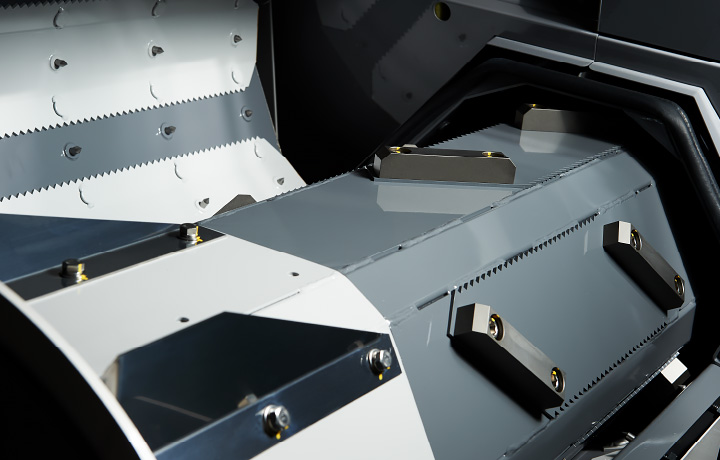

3

剥離部

選別部に向けてペットボトルの搬送を行いながら、剥離ピンとライナーでラベルを剥離します。

close

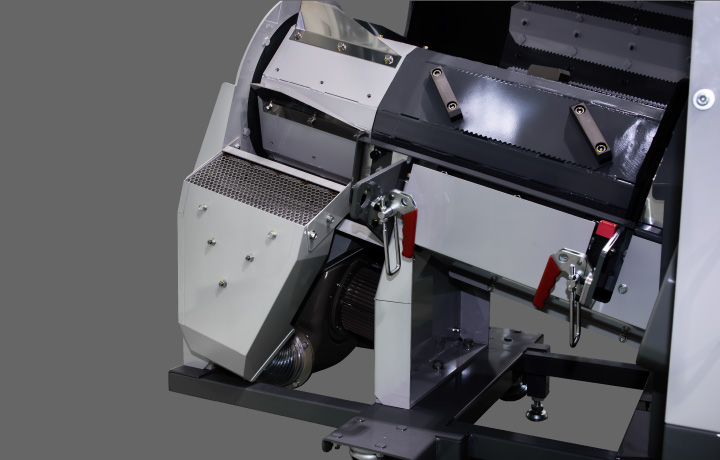

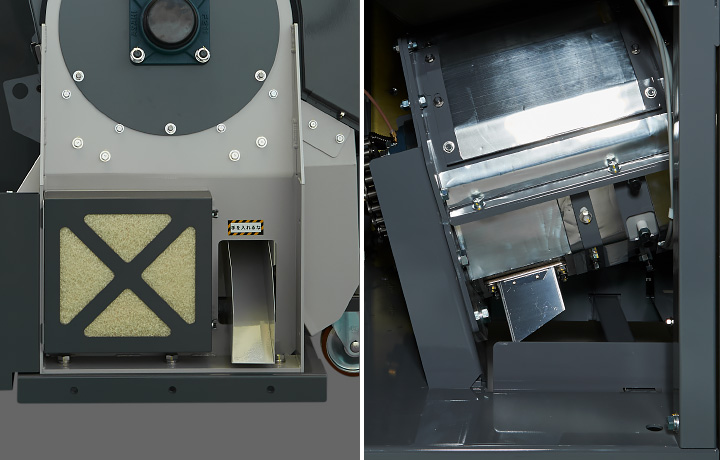

4

選別部

1.0kWのブロワーによる風力選別で、ペットボトルとラベルを分離します。

close

5

良品排出口

ラベルの剥がれたペットボトルが排出されます。ラベル分離の工程で体積も約1/2に減容されます。

close

6

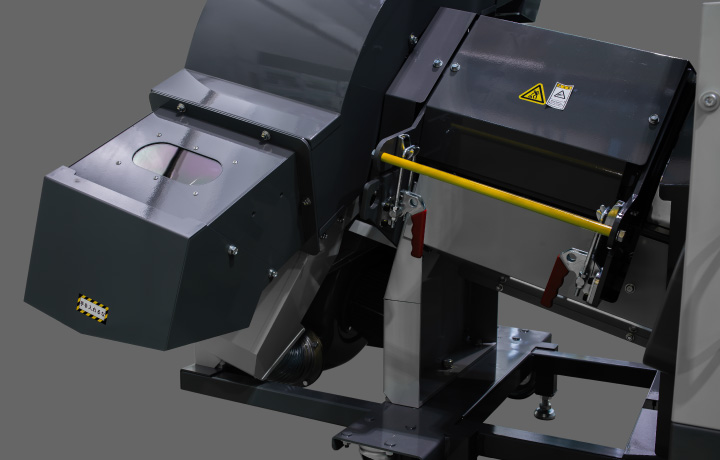

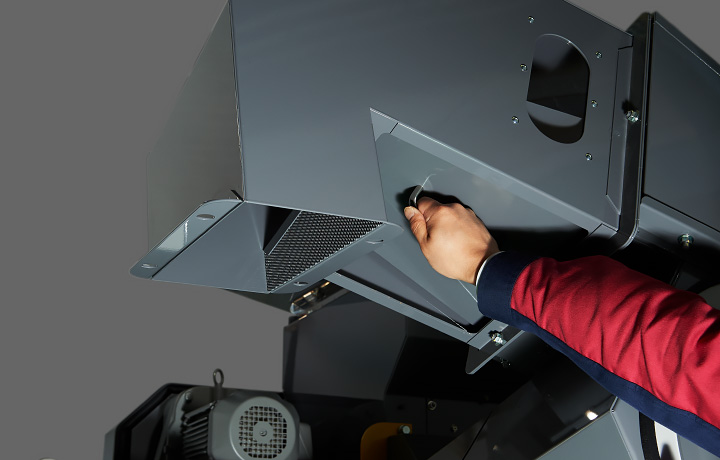

ラベル排出口

剥離されたラベルを風力選別で排出します。ラベルが詰まった場合も、点検口より簡単にアクセスできます。

close

7

キャップ・リング排出口

ペットボトルの穴開けを行った際に割れたキャップ・リングや異物を排出します。

close

8

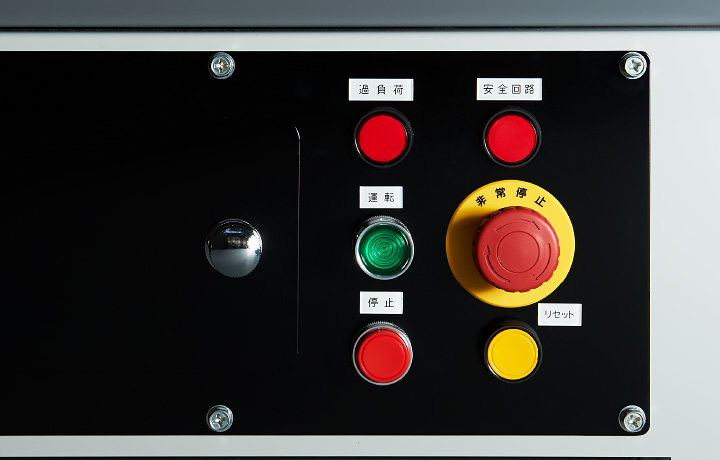

操作パネル

シンプルな操作で誰でも簡単に、作業の開始・停止が可能です。

close

9

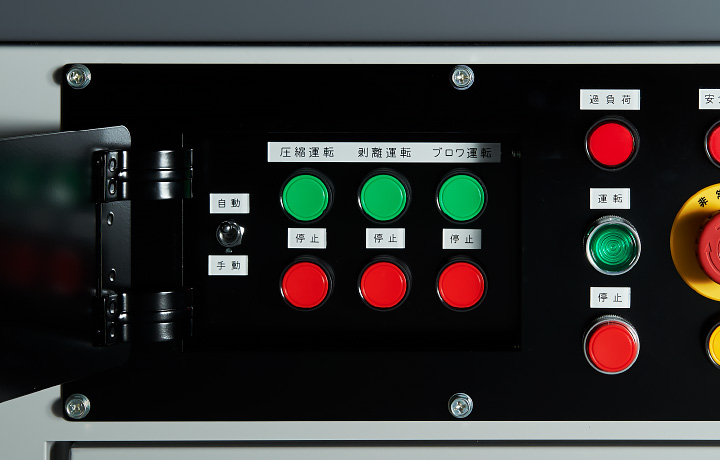

手動運転スイッチ

パネル内部にメンテナンス用スイッチを装備。
手動運転に切り替えると、メンテナンス時など、それぞれのモーターを個別に動かせます。

close


オプションとレイアウト例

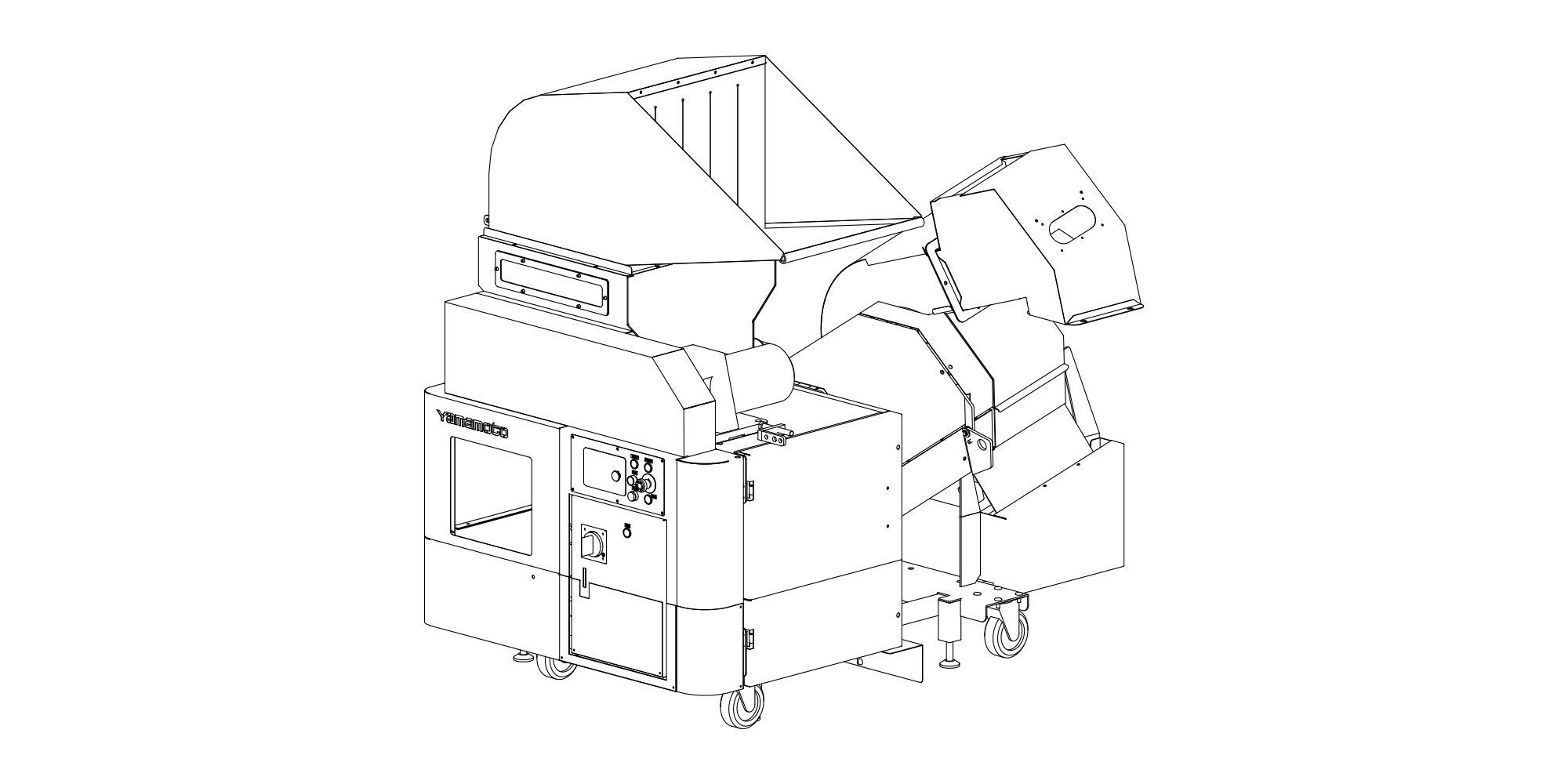

ペットボトルラベル分離機[PLS-2000]

既存ラインに組み込みやすいコンパクト設計。

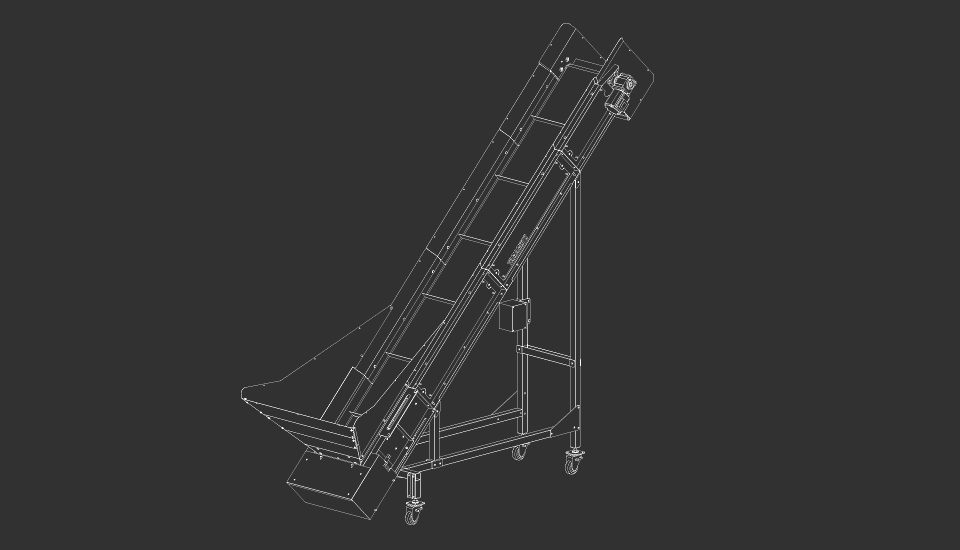

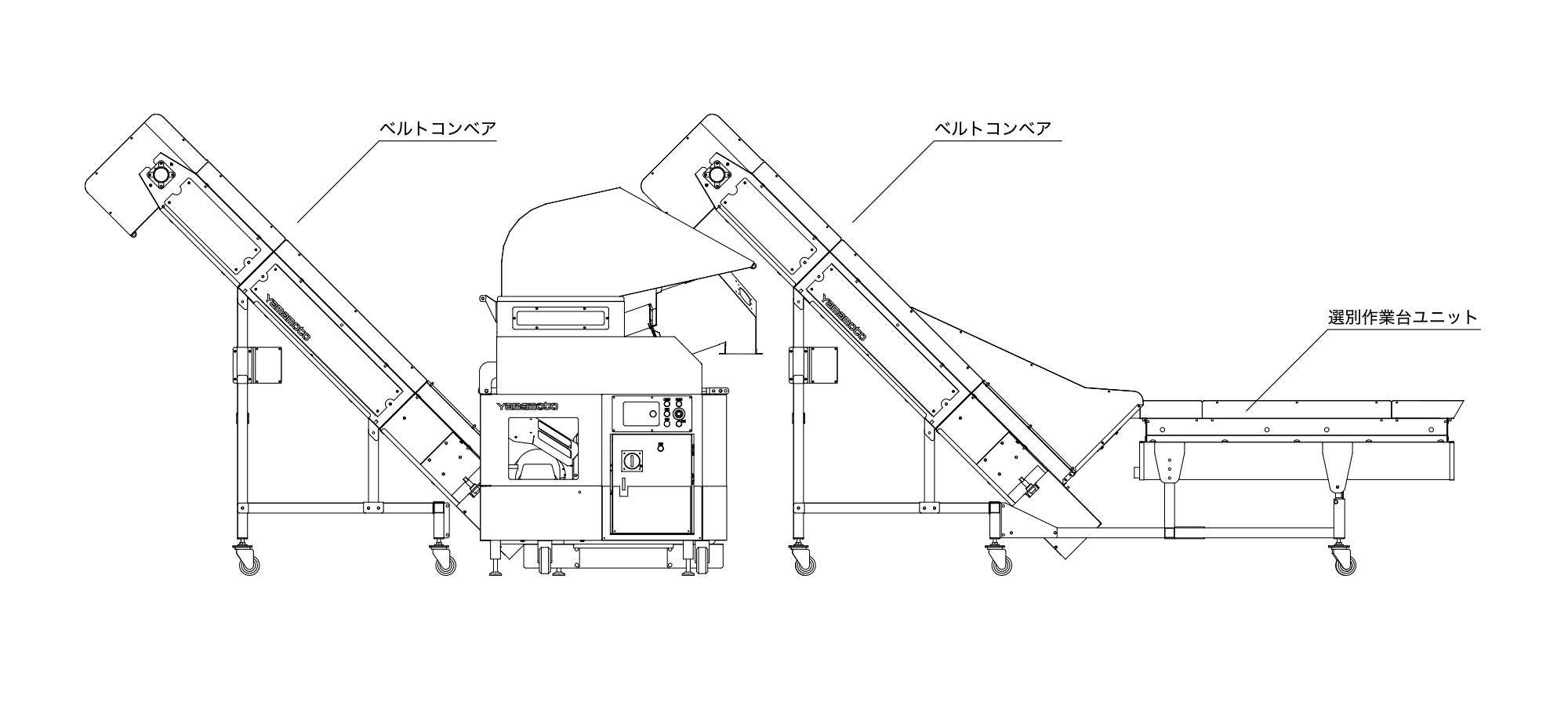

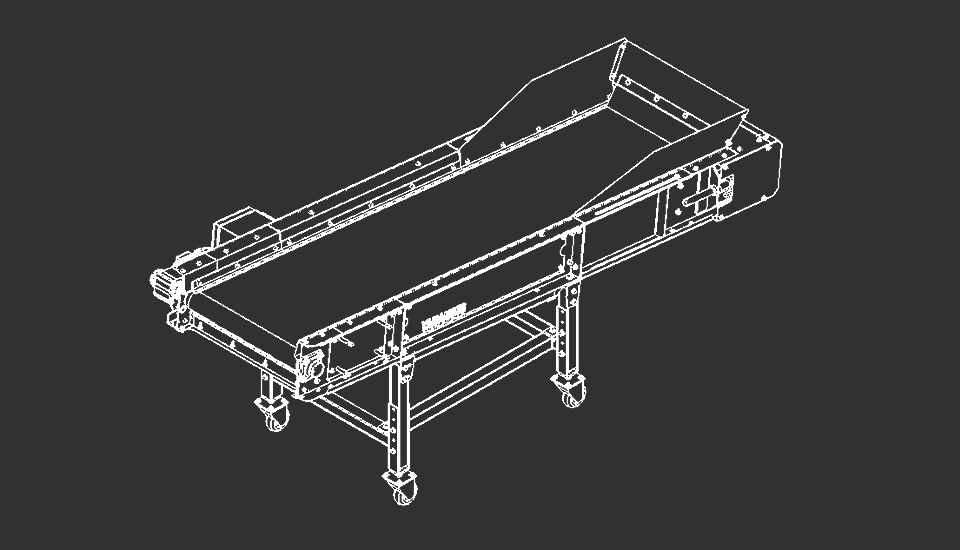

選別作業台ユニット + ベルトコンベア×2基[RE-ST400 + RE-BC400P×2基 + PLS-2000]

異物が混入しやすい原料を選別しながら、同時に搬入・搬出することができます。

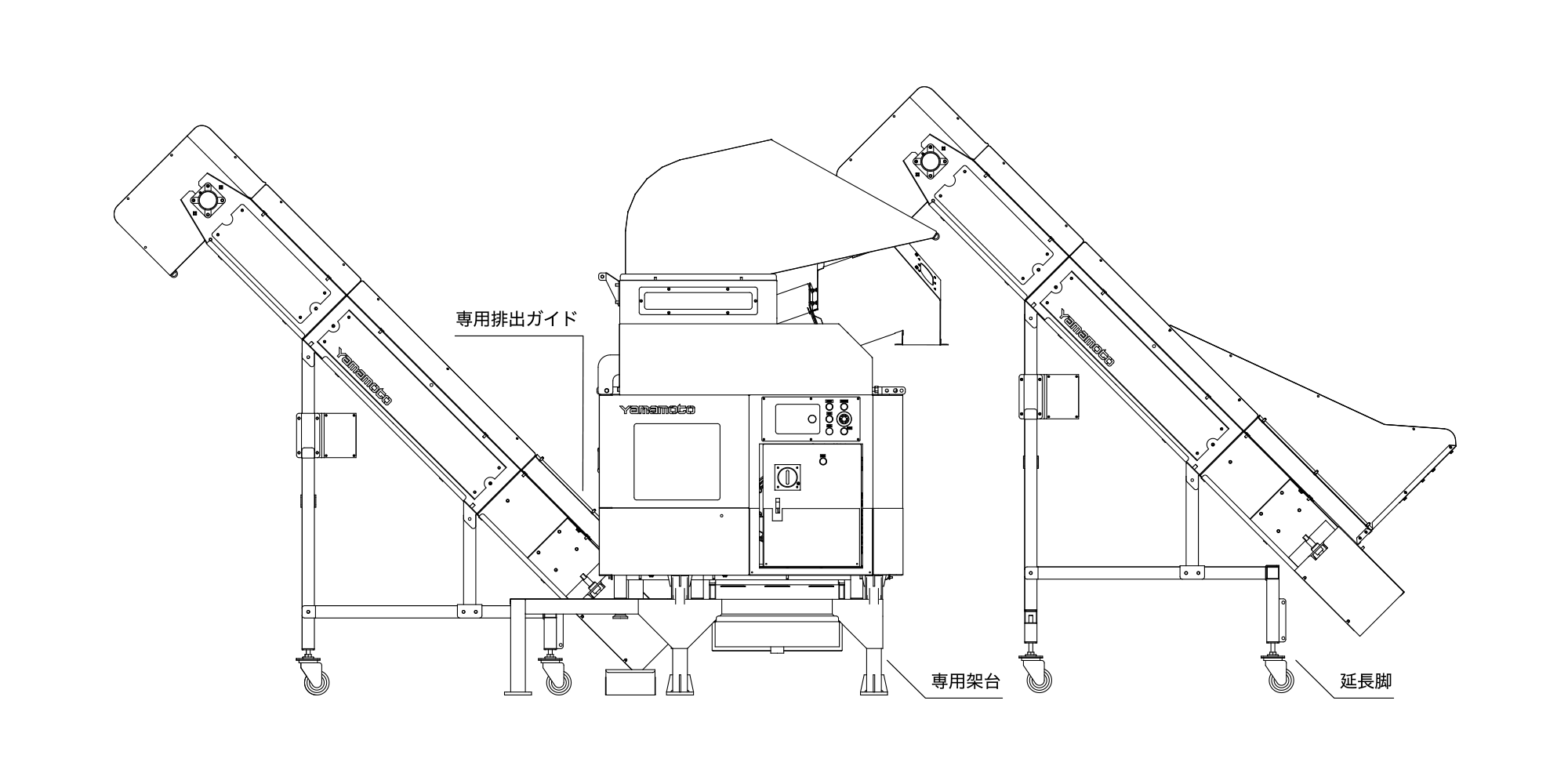

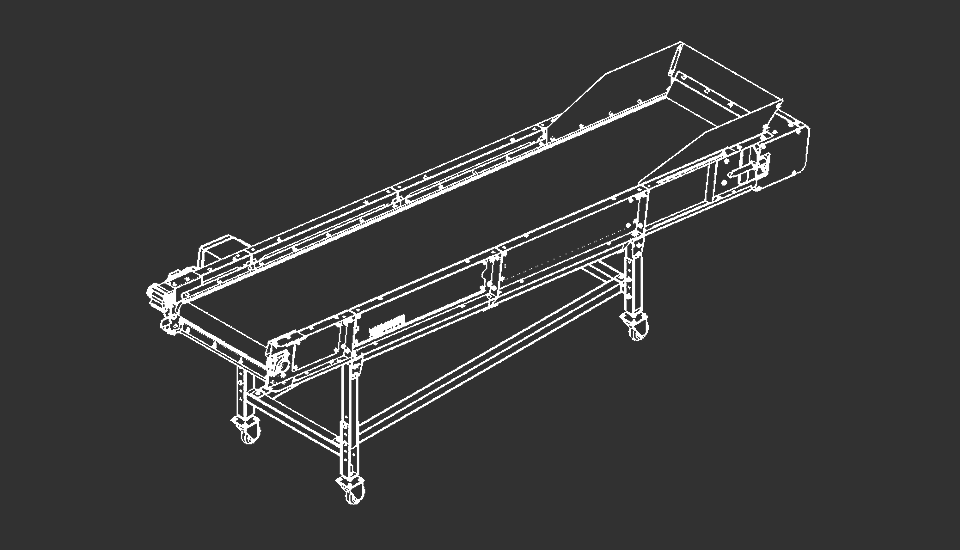

架台仕様 + ベルトコンベア×2基[PLS-2000 + RE-BC400P×2基]

残液の多い原料の場合に、ドレンパンで一度残液を受けて一括排水することができます。

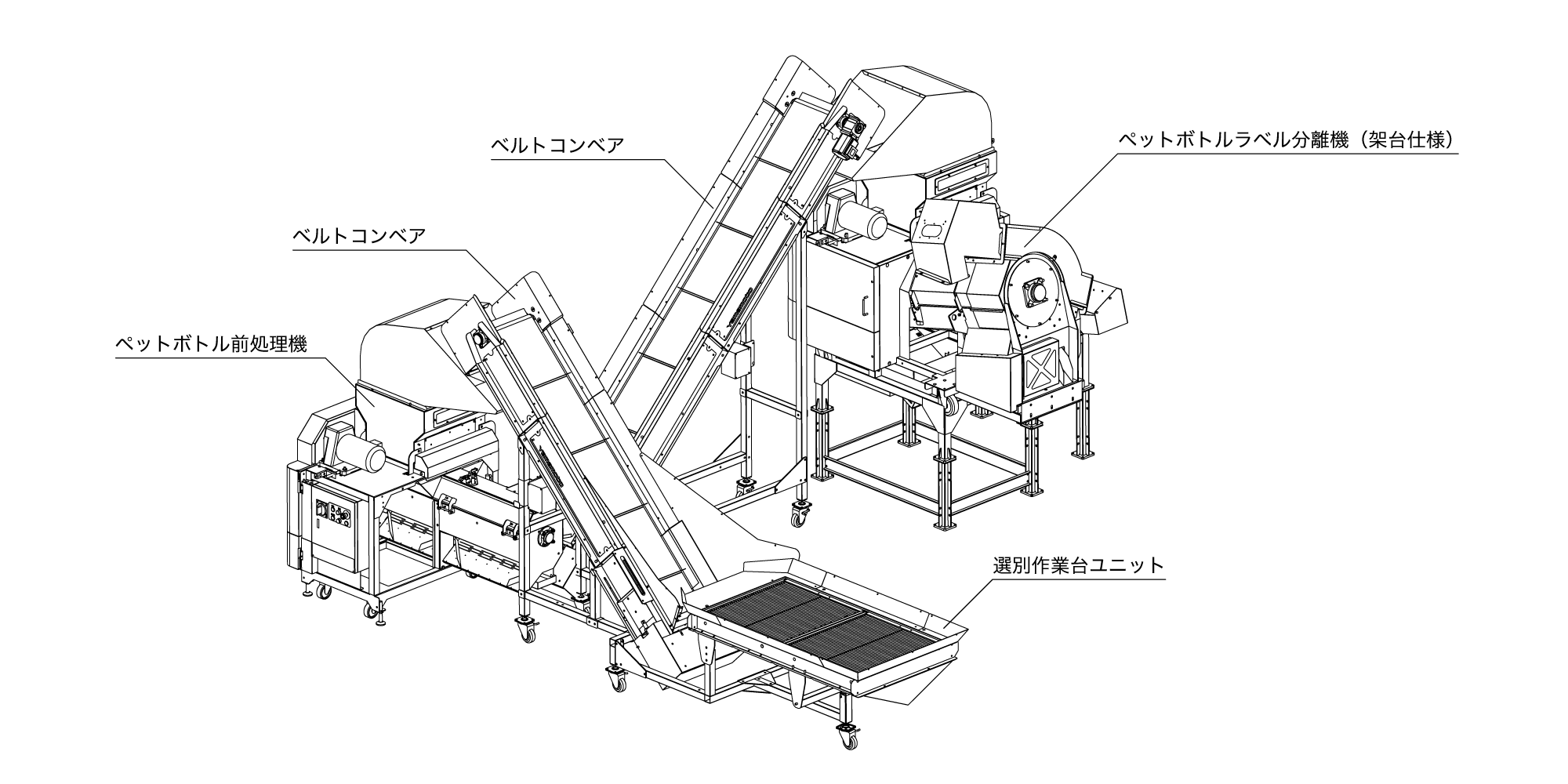

ペットボトル前処理機 連結タイプ[RE-ST400 + RE-BC400P×2基 + PBD-5000 + PLS-2000]

あらかじめ前処理機により異物や残液を処理することで、後工程のラベル分離率が向上します。
