ペットボトル前処理機PBD-5000 - 山本製作所 環境関連機器事業
飲み残しペットボトルもキャップ付きで投入可能。
残液抜きと同時に体積を減容し、
業務の効率化に貢献します。
500mlペットボトルで約15,000本

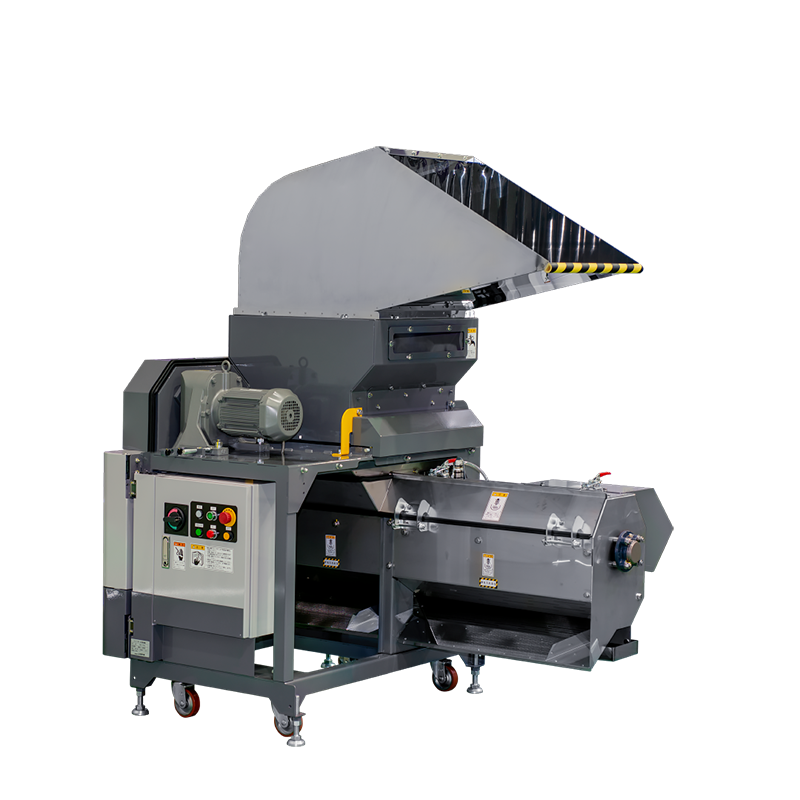

PBD-5000 製品概要
新規設備を導入する際、価格や能力だけでなく、
設置スペースや前後の工程との兼ね合い、
安全面・作業性など、現場ごとに
クリアしなければならない課題は様々です。
私たちは、誰でも「安全」かつ
「快適」に作業ができることはもちろん、
現状の課題解決のために最適な提案が
できるようなモノづくりを心掛けています。
既存ラインに
組み込みやすい
コンパクトながら「穴開」「脱液」「選別」まで1台で行う省スペースな前処理機です。
省エネ・省コスト
1時間あたり500kgの処理能力ながら所要動力はわずか1.9kW（三相200V）
保管スペースを半減
「穴開」の工程で体積を30～50%減容しますので、保管スペースを削減できます。
誰でも簡単、
シンプル操作

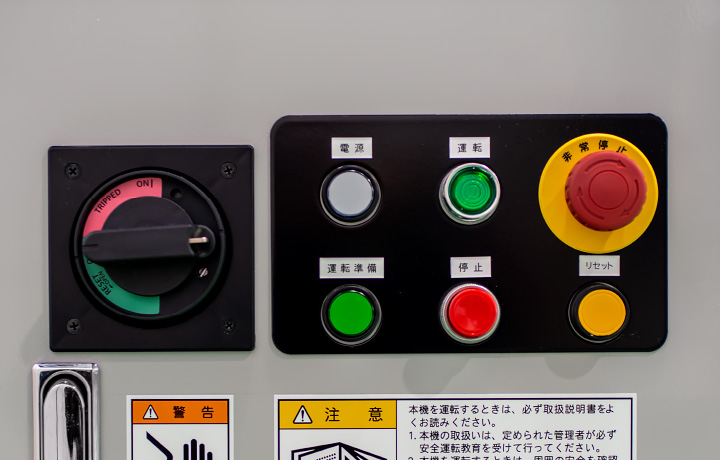

通常作業はボタンひとつのシンプル操作。誰でも簡単に作業することができます。
事故を未然に防ぐ
安全設計
穴開部や搬送部など駆動部にはカバーが設けられ、危険部には手足が届かないように設計。安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。
PBD-5000 製品紹介動画
リサイクル・フロー

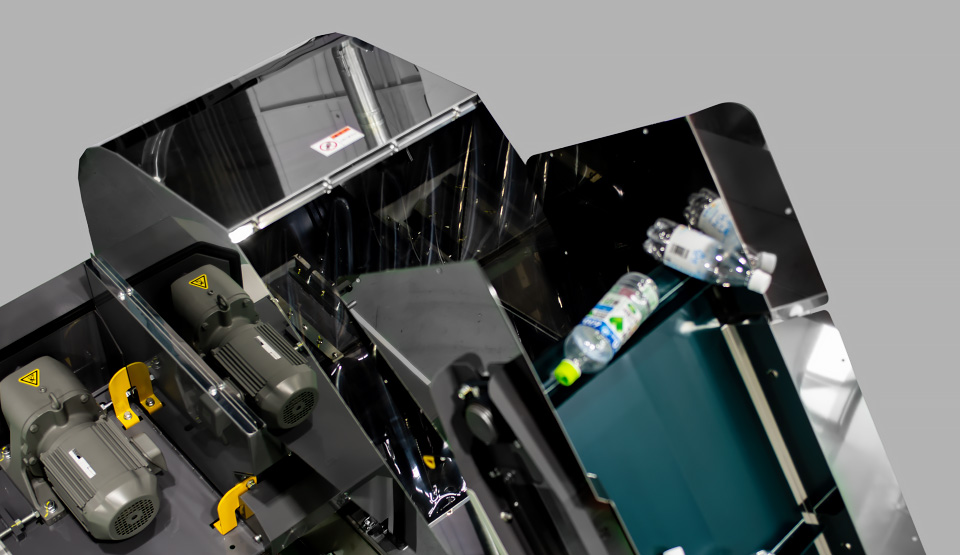

1

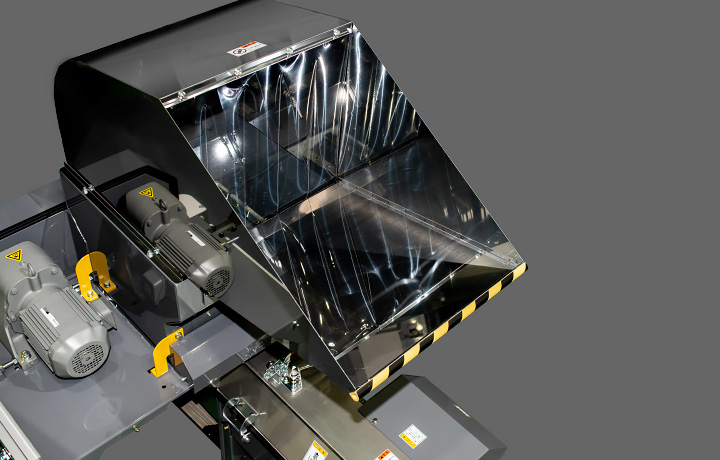

原料の投入
ベルトコンベア等で投入口に原料を投入します。処理能力は最大500kg/h。

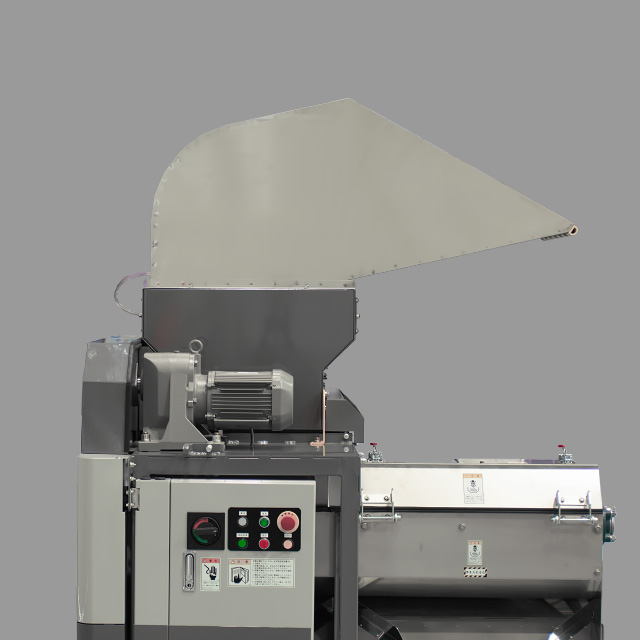

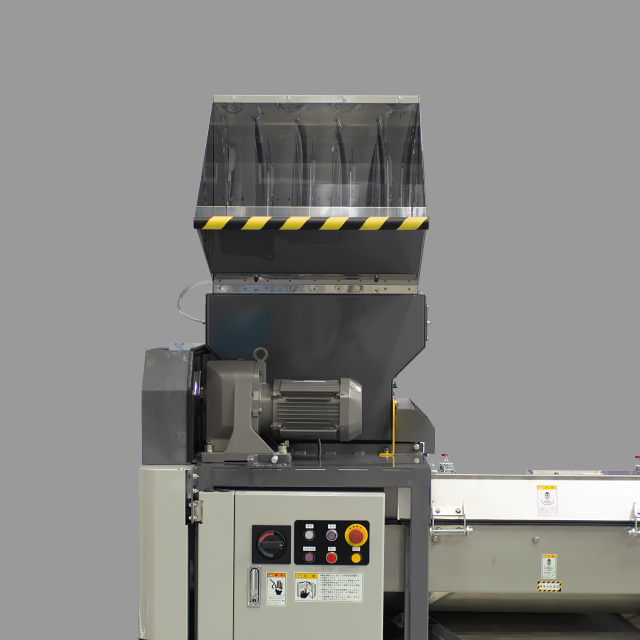

作業環境に合わせて、投入口の向きや高さを変更できます。
2

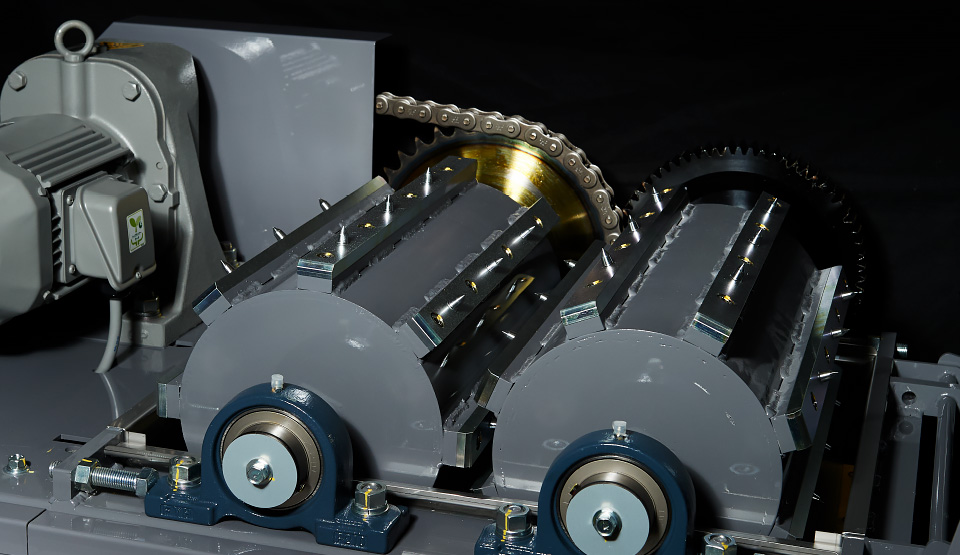

穴開け

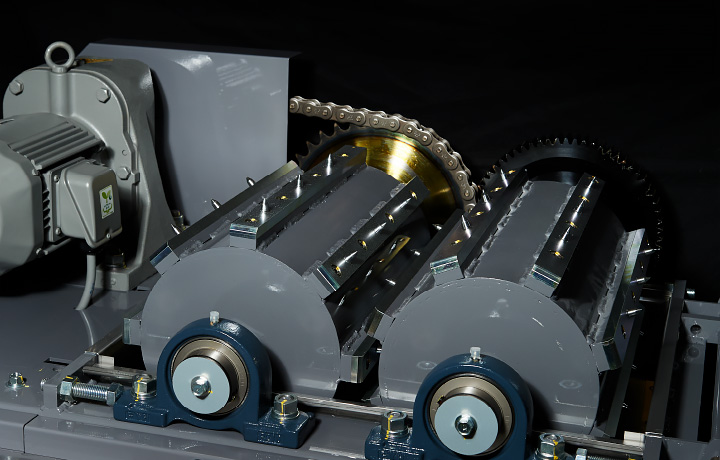

残液の排出を促すために、2軸のロールで穴を開けながら均一の形状に整えます。

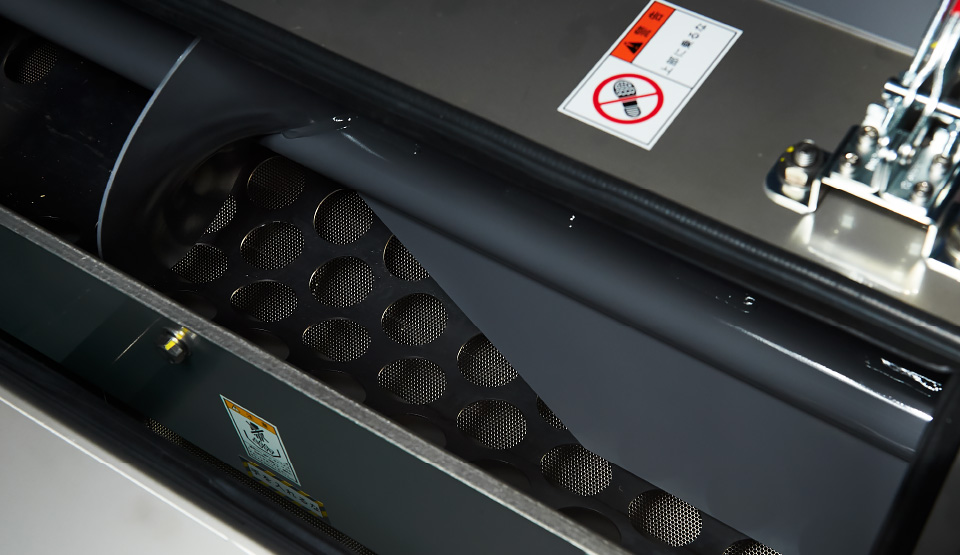

3

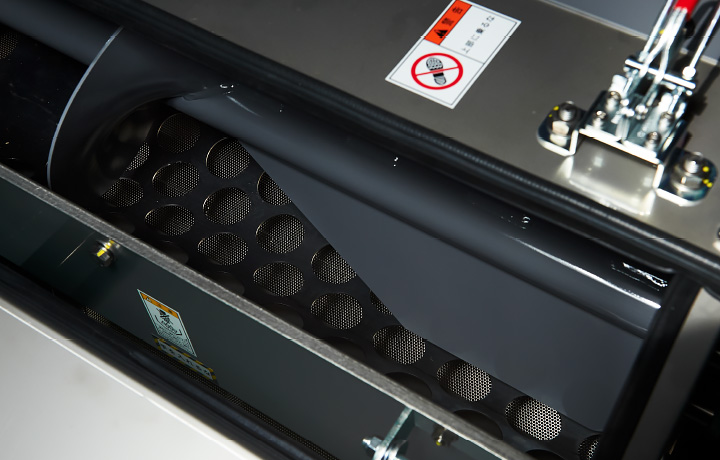

搬送選別

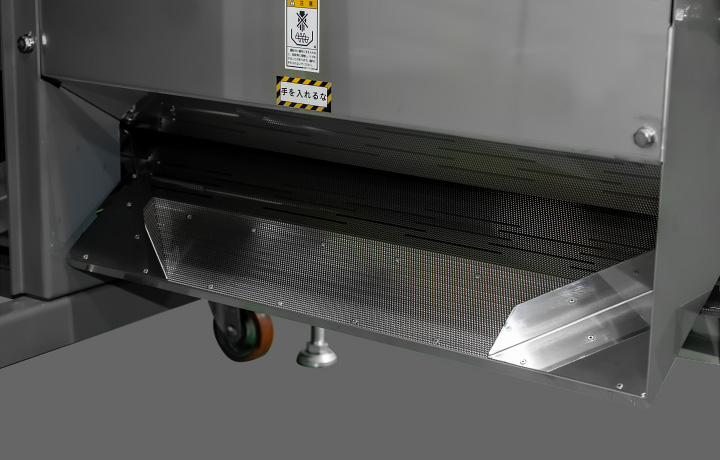

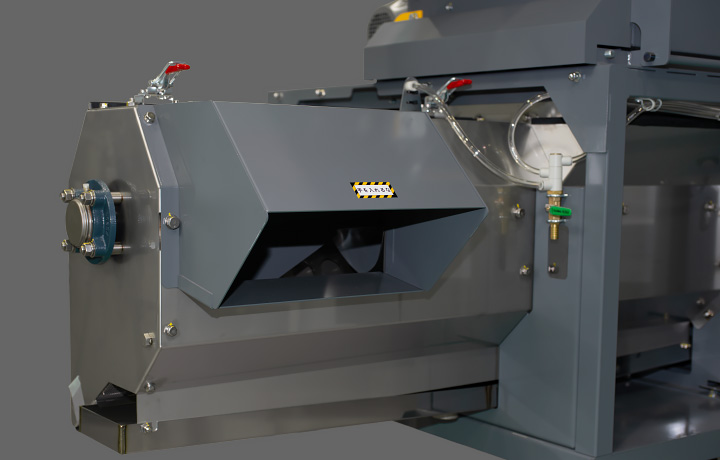

横方向の搬送スクリューとスクリーンを設けることで、ペットボトルのみを良品排出口へ搬送し、キャップ・リングや異物・水分を機外に排出します。
処理前・処理後のペットボトル

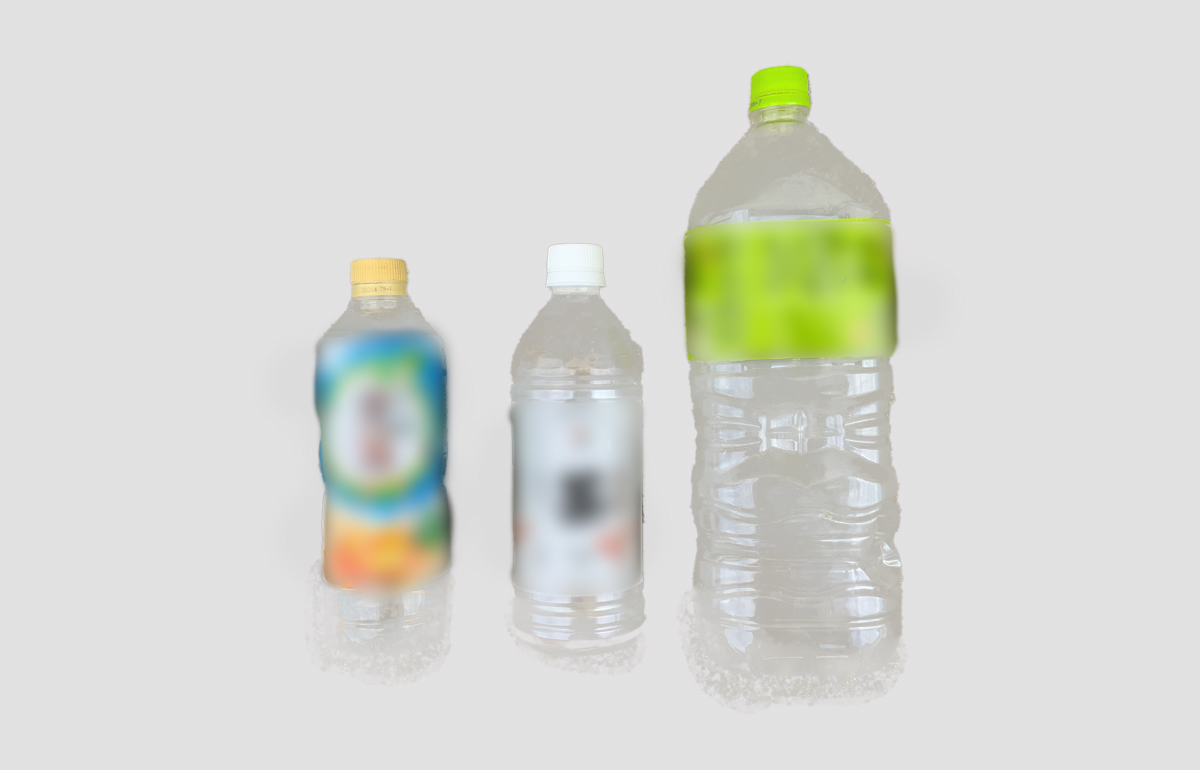

処理前

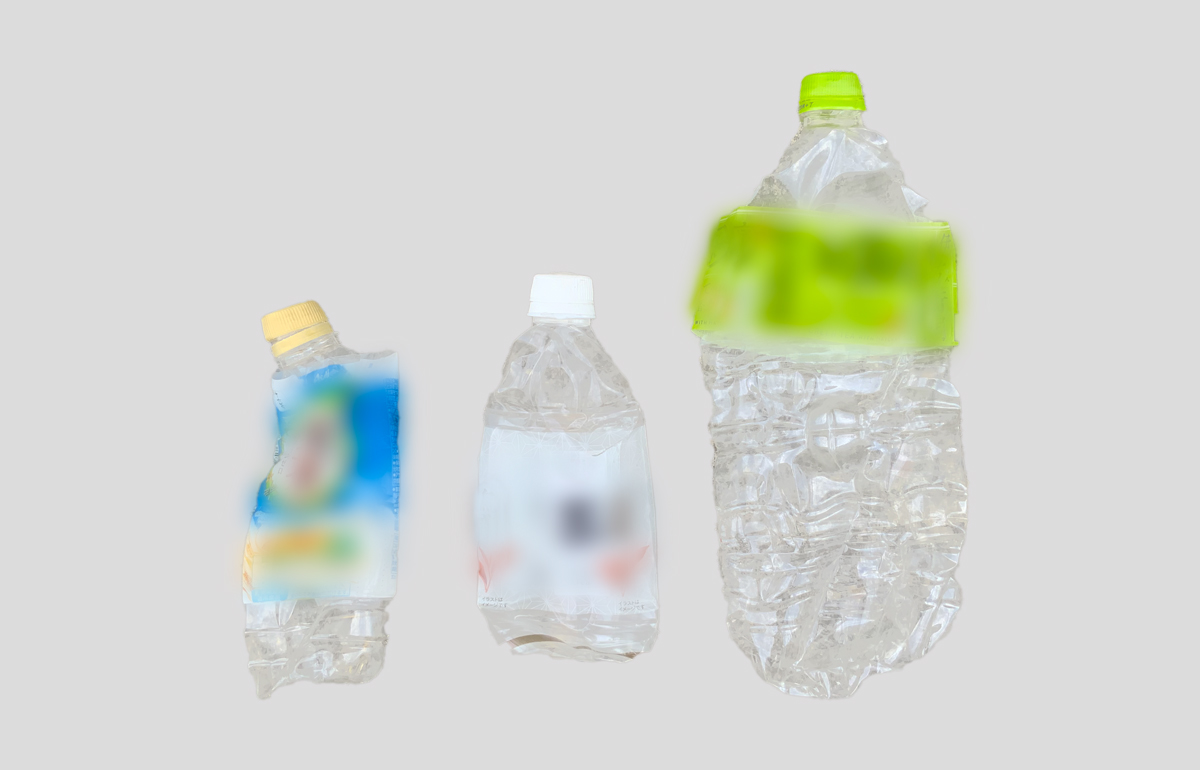

処理後
ペットボトル前処理機 PBD-5000の
詳細についてはお気軽に
お問い合わせください。
飲み残しペットボトルもキャップ付きで投入可能。
残液抜きと同時に体積を減容し、業務の効率化に貢献します。
ペットボトルラベル分離機（剥離機）の
導入メリット
後工程の圧縮・
破砕効率アップ
「穴開」の工程を経るため、キャップ付き丸ボトルを投入した場合に能力が落ちてしまう圧縮機・破砕機も、効率が10～30%アップします。（当社調べ）
作業効率化
「穴開け」「搬送選別」といった一連の作業を自動化できるため、現場作業者の手作業を削減することができます。
開発への思い
モノづくりを通し、業界に良い変化を起こしたい。
私たち山本製作所のつくる環境機器全てに共通する思いです。
私たちは、この思いをかたちにするために、
3つのコンセプトに基づいてモノづくりに取り組んでいます。
良質なリサイクル原料を
つくる
全ては、安全で快適な
作業のために
デザインへのこだわり
ペットボトル前処理機 PBD-5000の
詳細についてはお気軽に
お問い合わせください。
飲み残しペットボトルもキャップ付きで投入可能。
残液抜きと同時に体積を減容し、業務の効率化に貢献します。

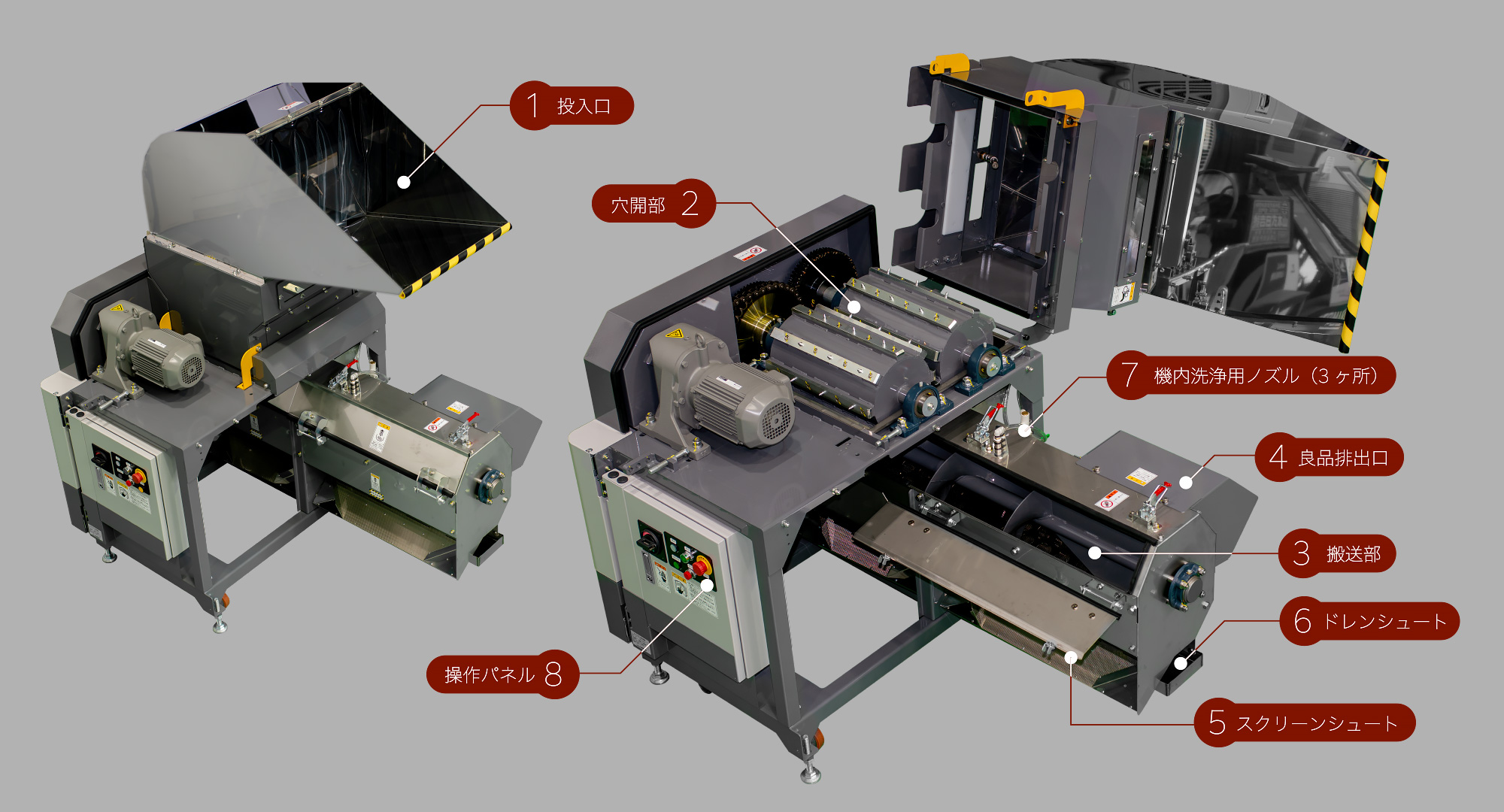

各部の構成
各部名称をクリックすると詳細を確認できます
導入事例
ペットボトル前処理機 PBD-5000の
詳細についてはお気軽に
お問い合わせください。
飲み残しペットボトルもキャップ付きで投入可能。
残液抜きと同時に体積を減容し、業務の効率化に貢献します。
PBD-5000 オプション一覧
ベルトコンベア
RE-BC400P
- 全長
3,232mm - 全幅
1,155mm - 全高
2,317mm - 機体重量
200kg - 所要動力
0.1kW
対応製品
PLS-2000／PLS-5000／PBD-5000
RE-BC400PL（機長 1m延長）
- 全長
3,232mm - 全幅
1,155mm - 全高
3,027mm - 機体重量
250kg - 所要動力
0.1kW
対応製品
PLS-2000／PLS-5000／PBD-5000
選別作業台ユニット
RE-ST400
- 全長
1,005mm - 全幅
2,321mm - 全高
1,005mm
対応製品
PLS-2000／PLS-5000／PBD-5000
※ご使用にあたってはベルトコンベアRE-BC400Pが必要です。
RE-ST400（4脚仕様）
- 全長
1,843mm - 全幅
1,005mm - 全高
876mm
対応製品
PLS-2000／PLS-5000／PBD-5000
手選別コンベア
RBB-BC600L24
- 全長
2,636mm - 全幅
1,000mm - 全高
1,038mm - 機体重量
240kg - 所要動力
0.2kW
対応製品
RBB-240・MBS-3000
RBB-BC600L34
- 全長
3,630mm - 全幅
1,000mm - 全高
1,199mm - 機体重量
290kg - 所要動力
0.2kW
対応製品
RBB-240・MBS-3000
RBB-BC600L44
- 全長
4,639mm - 全幅
1,000mm - 全高
1,177mm - 機体重量
340kg - 所要動力
0.2kW
対応製品
RBB-240・MBS-3000
オプションとレイアウト例

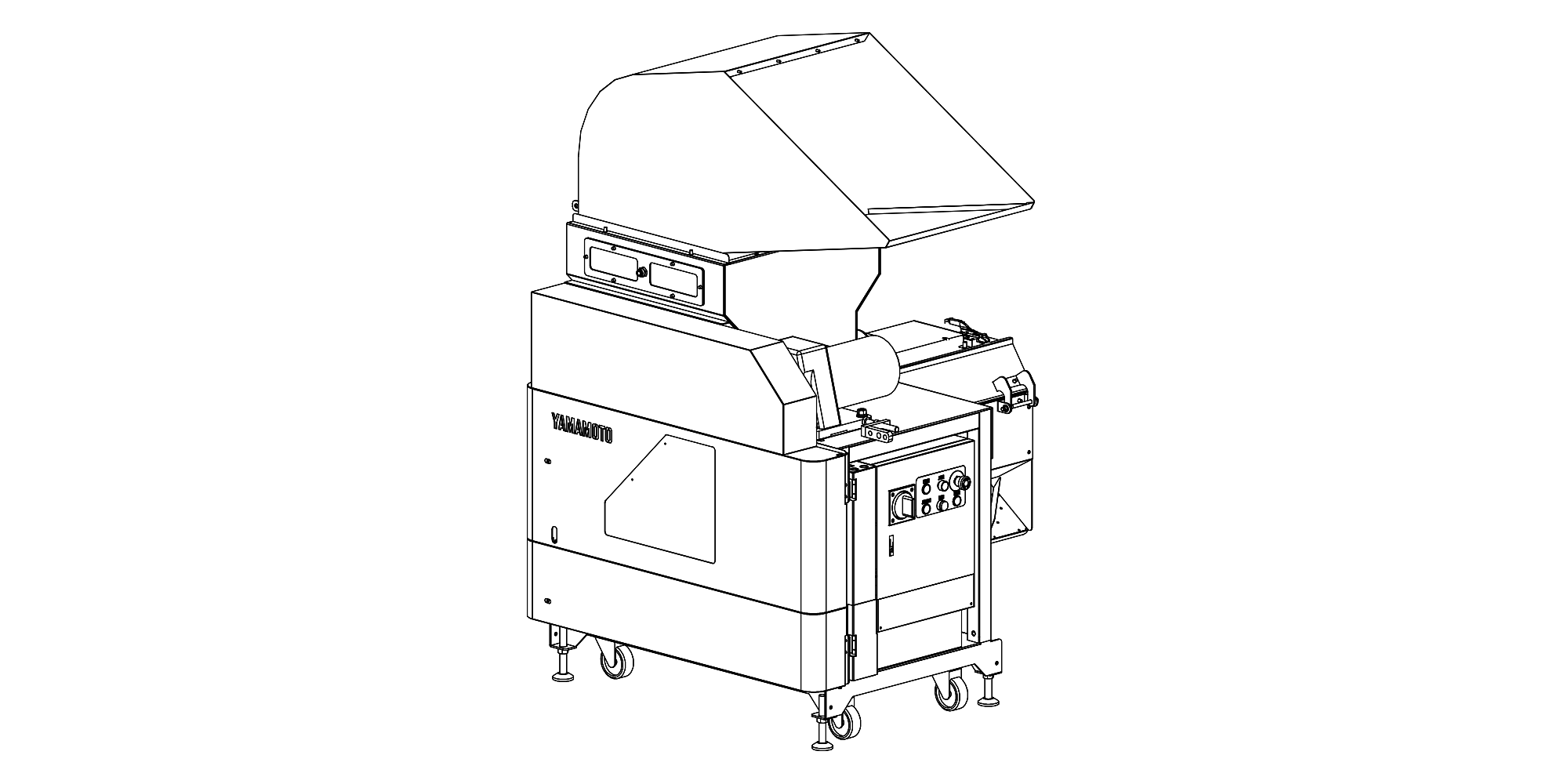

ペットボトル前処理機［PBD-5000］
既存ラインに組み込みやすいコンパクト設計。

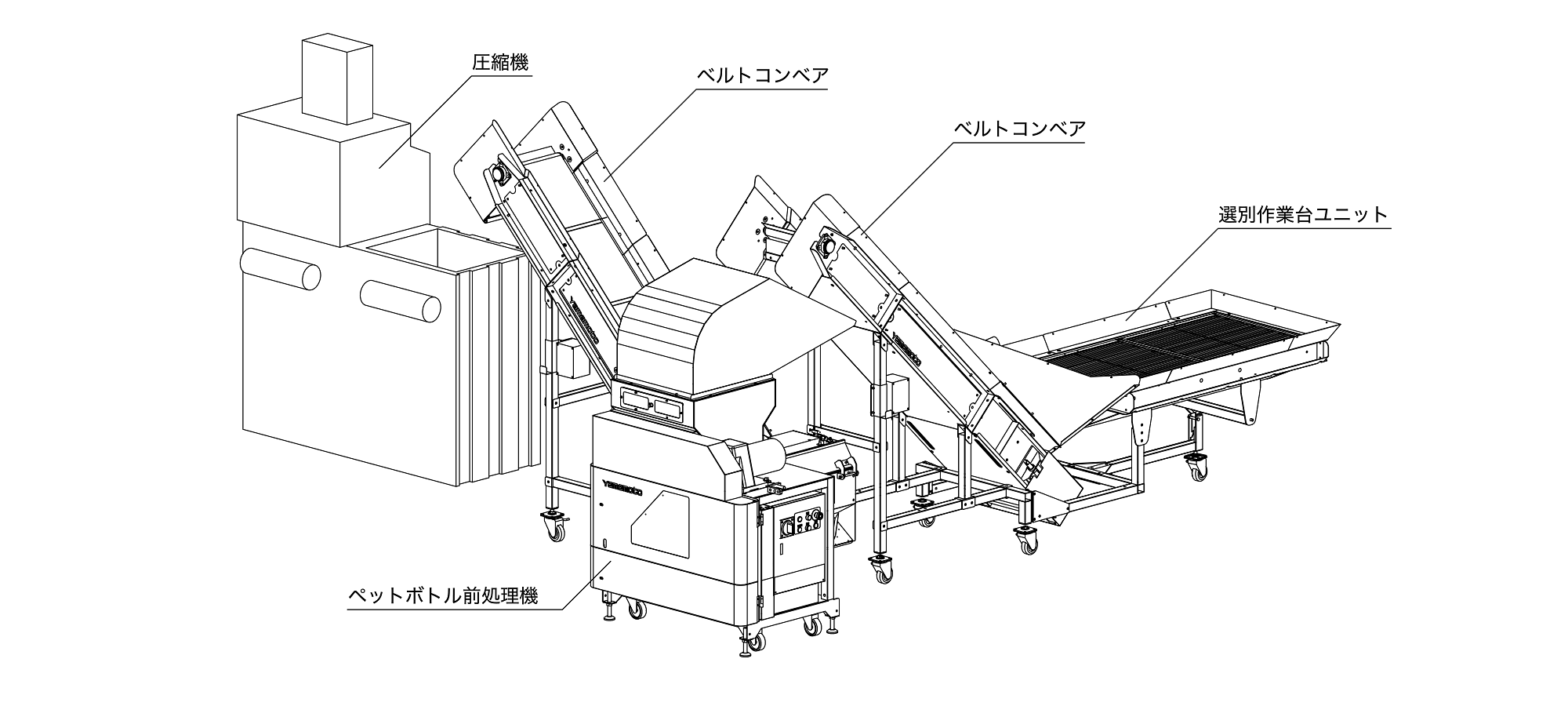

選別作業台ユニット + ベルトコンベア×2基［RE-ST400 + RE-BC400P×2基 + PBD-5000］
異物が混入しやすい原料を選別しながら、同時に搬入・搬出することができます。
圧縮機や破砕機など、後工程リサイクル機器との接続も可能です。

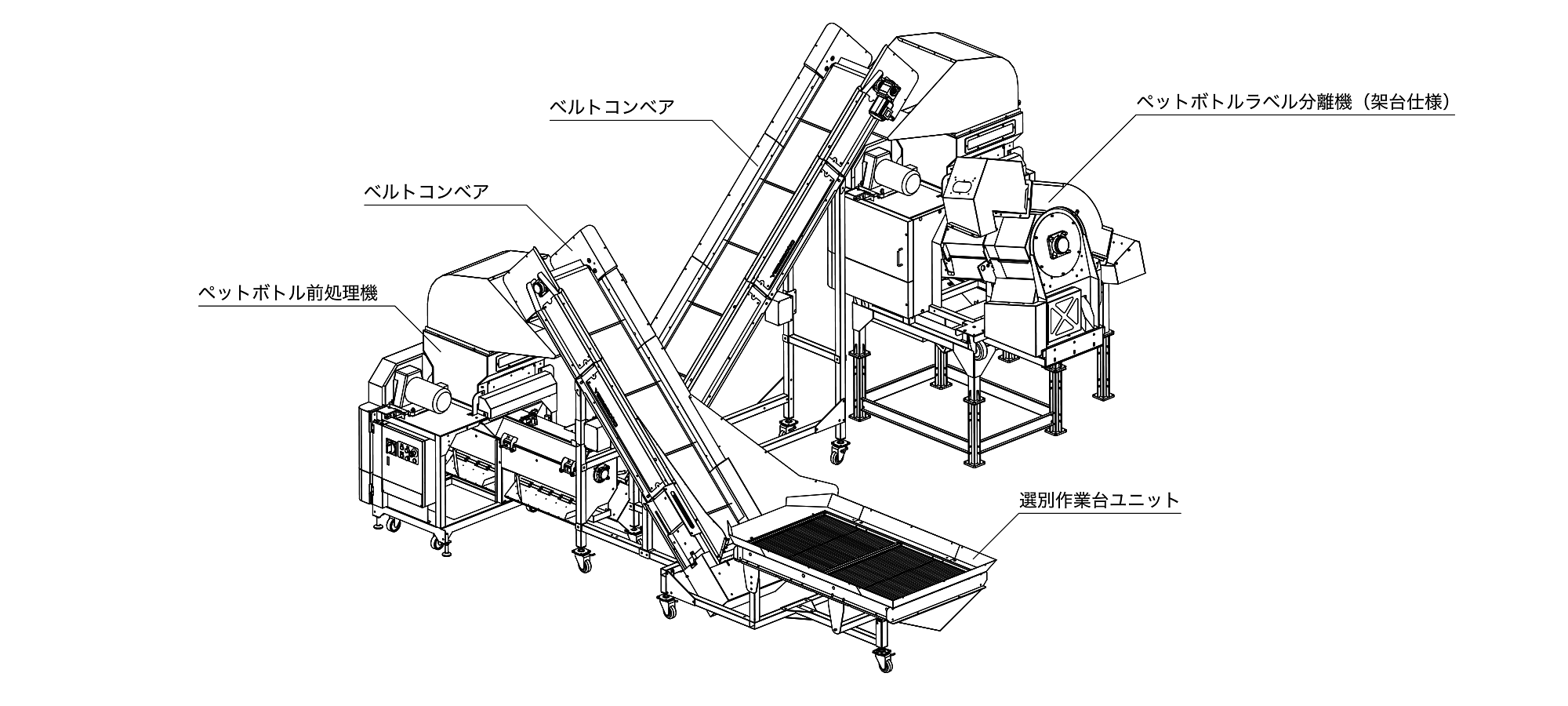

ペットボトルラベル分離機（剥離機） 連結タイプ［RE-ST400 + RE-BC400P×2基 + PBD-5000 + PLS-2000（架台仕様）］
あらかじめ前処理機により異物や残液を処理することで後工程のラベル分離率が向上します。
主要諸元
| 機種 | ペットボトル前処理機 | |
|---|---|---|
| 型式 | PBD-5000 | |
| 機体 寸法 |
全長（mm） | 1613 |
| 全幅（mm） | 1395 | |
| 全高（mm） | 1937 | |
| 処理対象物 | ペットボトル（〜2ℓ） | |
| 処理能力（kg/h） | 500（500㎖ペットボトル） | |
| 機体質量（kg） | 570 | |
| 所要電力（kW） | 1.9 | |
| 電源（V） | 三相200 | |
●受電工事・電力契約は3kW契約です。ベルトコンベアを使用する場合はその分を考慮してください。
●処理能力はボトル形状によって変わります。
●主要諸元内容・イラスト・外観・色・マーク等を改良のため予告なく変更することがありますのでご了承ください。
よくあるご質問
ペットボトル前処理機
残液入りのペットボトルは処理できますか？

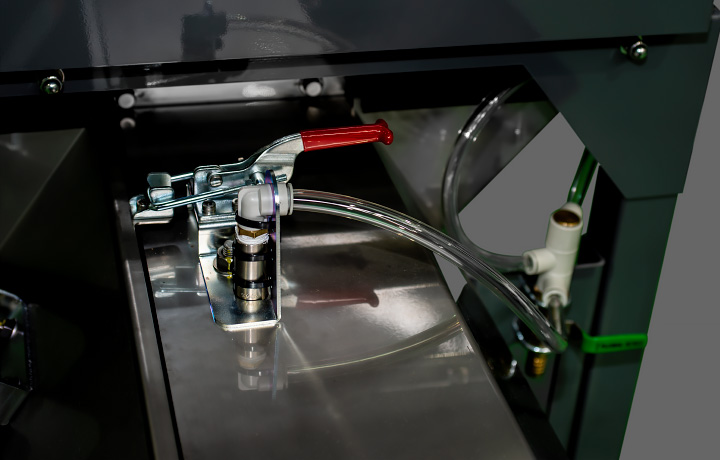

前処理（穴開け）と同時にある程度の残液を抜くことはできますが、満量入ったペットボトルなど著しく残液の多いペットボトルの残液を全て抜くことはできせん。なお、機械をホースに接続することで機内洗浄が可能です。
キャップやリングは除去できますか？
前処理（穴開け）を目的とした機械ですが、圧縮部にて4割程度のキャップ・リングが除去できます。
共通
機械が故障した場合のサポートはどうなっていますか？
全国各エリアの営業担当と、所定の講習を修了した協力業者のネットワークでお客様をサポートしていますのでお気軽にご相談下さい。消耗部品等につきましては、山形県（本社）と岡山県の2ヶ所に物流拠点を設けており、最短での納品を心掛けております。
実機の見学は可能ですか？
各エリアの担当者より可能な限りご希望に沿った見学先をご提案させていただきます。まずはお気軽にご相談下さい。当ホームページの製品詳細ページにも動画を掲載しておりますので、よろしければそちらもご活用ください。
機器の操作にあたり危険な作業はありますか？
危険部には触れないように安全装置やカバーを設けております。どなたでも安心して作業していただけます。
ペットボトル前処理機 PBD-5000の
詳細についてはお気軽に
お問い合わせください。
飲み残しペットボトルもキャップ付きで投入可能。
残液抜きと同時に体積を減容し、業務の効率化に貢献します。
