大型 発泡スチロール減容機 ハイメルターRE-E1000A／1500
／2000／3000

処理能力

RE-E1000A

100kg/h

RE-E1500

150kg/h

RE-E2000

200kg/h

RE-E3000

300kg/h
RE-E2000 本体正面

1分で入力完了！

［無料］カタログダウンロード

［無料］問い合わせをする

大型 発泡スチロール減容機　製品概要

大型 発泡スチロール減容機ハイメルターは、
破砕機・ストックタンクを併設することで、
大量の発泡スチロールを
効率よく「破砕」「貯留」「減容」するシステム減容機です。
破砕された原料は、空気搬送によりストックタンクに貯留されるため、
投入作業と減容作業を分けて行うことが可能。
荷受量のムラと作業工数のムラを解消し、業務の平準化を実現します。

約1／50まで減容

砕いた発泡スチロールを電熱ヒーターで溶かすことで、約1／50まで容積を減らします。
※減容率は、原料の発泡倍率によって変わります。

インゴット自動切断

板状に成形されたインゴットを、自動で所定の長さに切断。運搬や保管が容易です。

インゴットの
冷却不要

冷却機構の標準装備により余計なオプションは不要。インゴットを水に浸漬する必要もありません。

暖機運転時間は
わずか15分

始業時や休憩後の作業再開時など、作業者をお待たせすることがありません。

作業環境への配慮

熱源が小さく、発生する臭気が拡散しにくい上に、活性炭吸着方式の脱臭装置を標準装備。
快適な作業環境を守ります。

事故を未然に防ぐ
安全設計

危険部には手足が届かないように設計。安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。

RE-E1000A／1500／2000／3000　製品紹介動画

RE-E1500 製品紹介動画

RE-E1500 実際に使ってみた動画

RE-E2000 製品紹介動画

RE-E2000 実際に使ってみた動画

RE-E2000 お客様の声

リサイクル・フロー

フローを図解で見る

1

原料の投入-発泡スチロール減容機RE-E1000A/1500/2000/3000

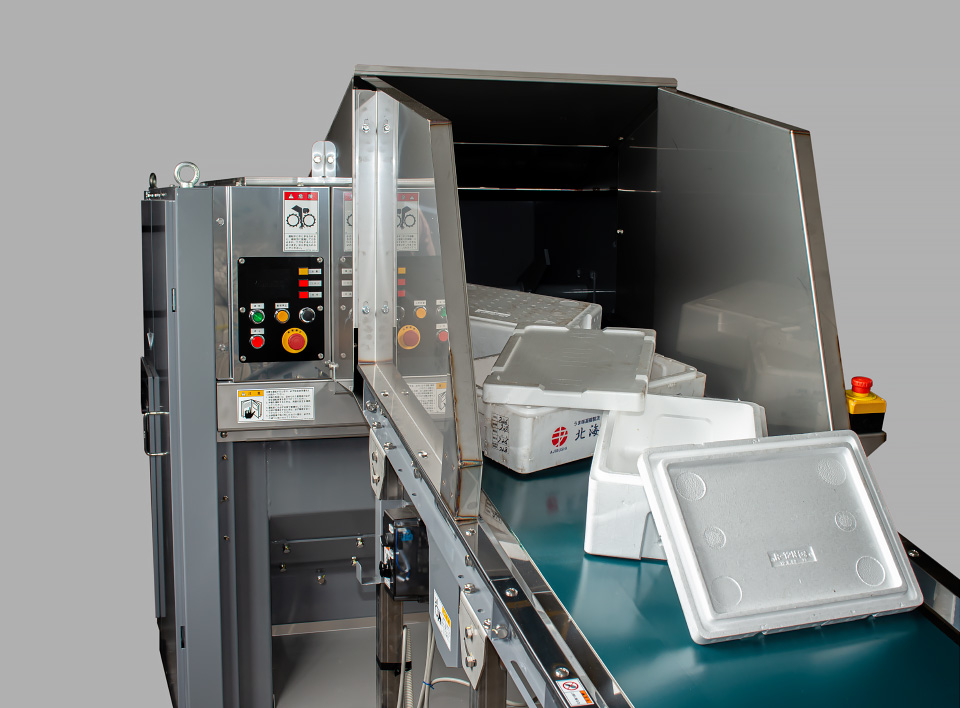

原料の投入

ステンレス製でサビに強い投入コンベア。投入作業に合わせて速度調節が可能です。異物が入った場合でも噛み込み等のトラブルが少なく、重量異物を分離する機能も搭載。

2

破砕-発泡スチロール減容機RE-E1000A/1500/2000/3000

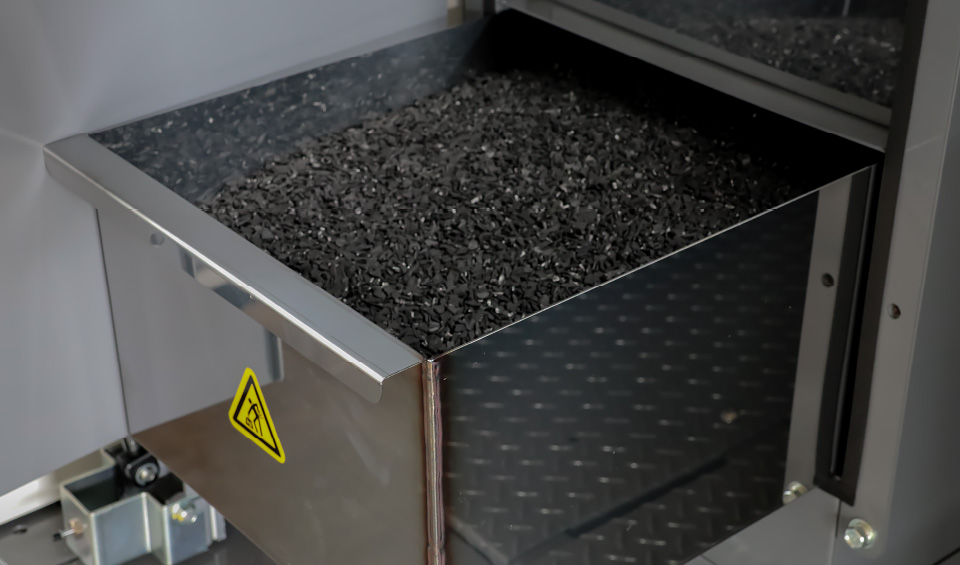

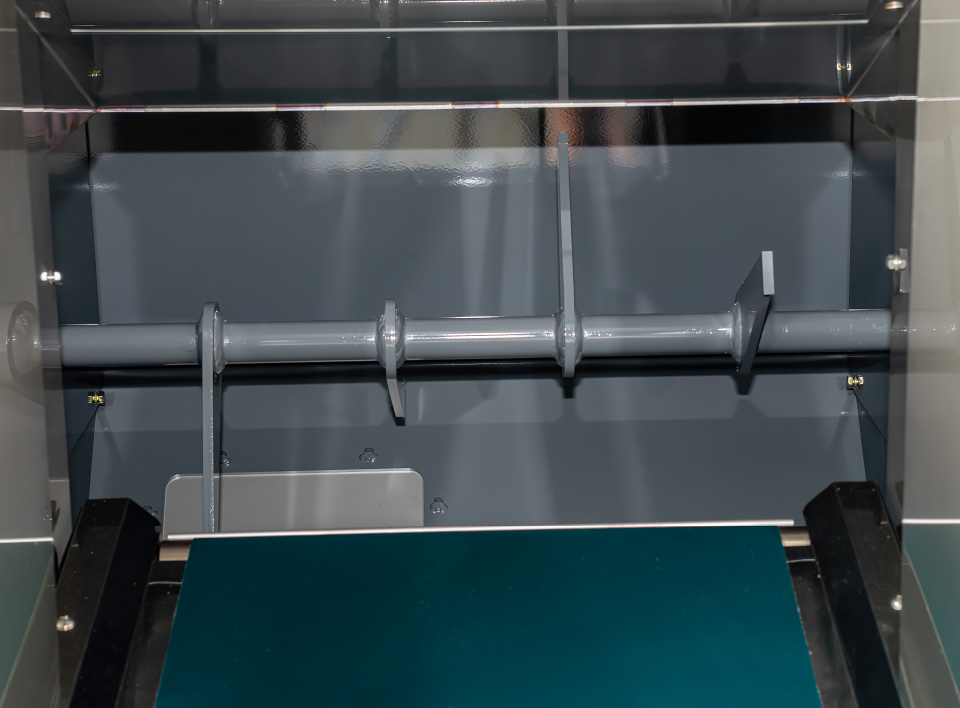

破砕

減容しやすくするために発泡スチロールを均一に細かく砕きます。シンプルな一軸破砕方式のため、異物が入った場合でも噛み込み等のトラブルが発生しにくい構造。重量異物を分離する機能も搭載しています。

3

貯留-発泡スチロール減容機RE-E1000A/1500/2000/3000

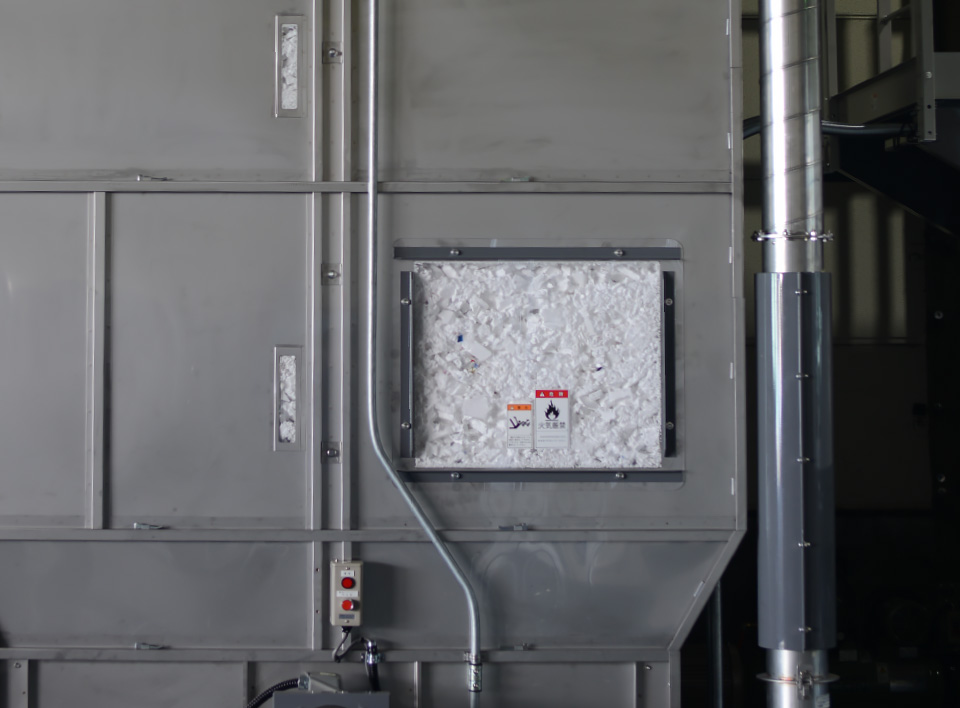

貯留

細かく砕かれた発泡スチロールは、空気搬送でストックタンクに貯蔵されます。満量の15m3貯留することで120kg分の連続運転が可能です。

4

減容-発泡スチロール減容機RE-E1000A/1500/2000/3000

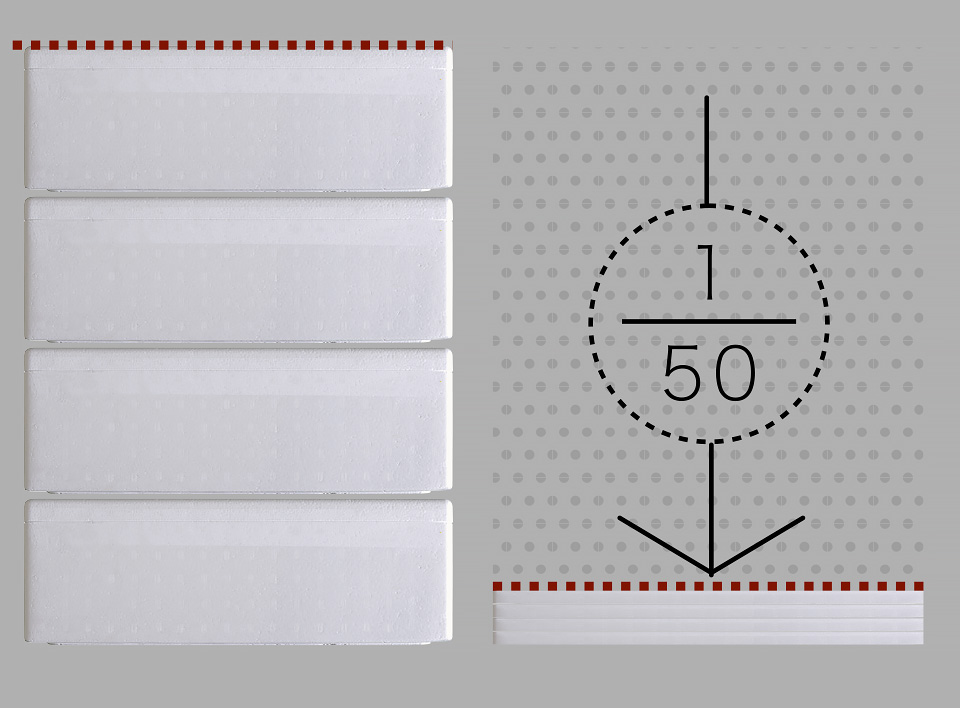

減容

細かく砕いた発泡スチロールを電熱ヒーターで溶かすことで空気を取り除き、約1／50まで容積を減らします。

※型式別の減容能力は以下の通りです。
RE-E1000A：100kg/h
RE-E1500：150kg/h
RE-E2000：200kg/h
RE-E3000：300kg/h

5

成型・切断-発泡スチロール減容機RE-E1000A/1500/2000/3000

成型・切断

減容された発泡スチロールは板状に成型された後、一定の長さに自動切断されて排出されます。

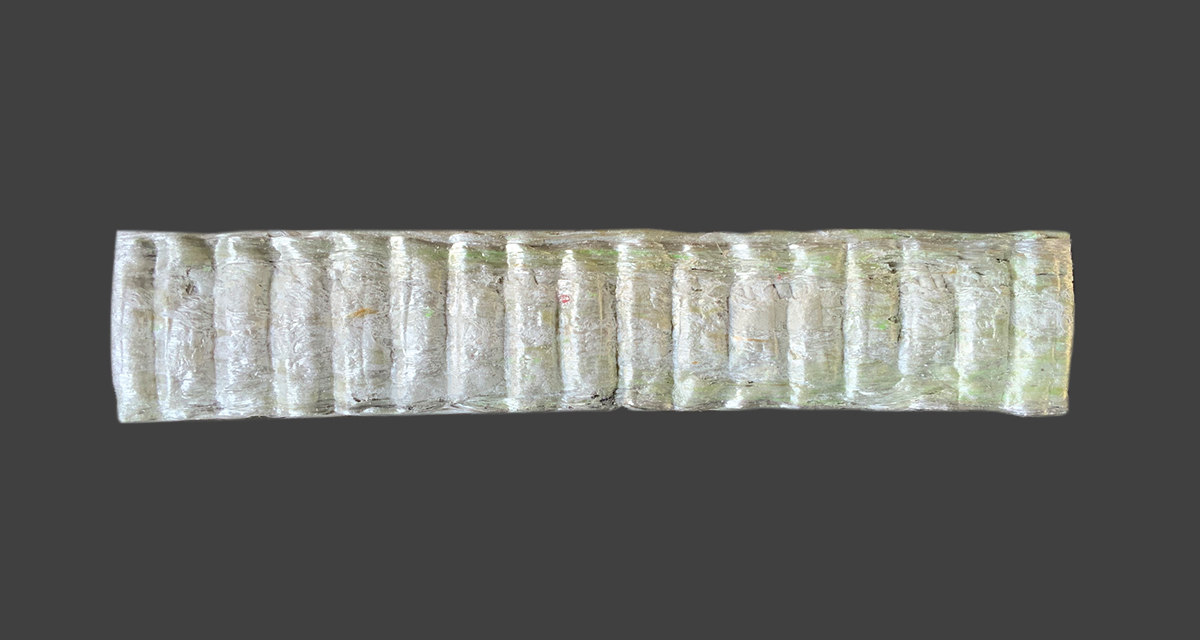

インゴットを見る

大型 発泡スチロール減容機の処理可能な材質

EPS

EPS発泡スチロール

断熱性・衝撃吸収性に優れ、魚箱、緩衝材、梱包材などに使用されます。手で曲げると割れます。

1ヶ月間に、約10～40tの発泡スチロールを減容可能です。（1日に5～6時間、1ヶ月で25日間、減容機を使用した場合）

大型 発泡スチロール減容機の
詳細についてはお気軽に
お問い合わせください。

大量の発泡スチロールを効率よく
「破砕」「貯留」「減容」するシステム減容機です。
かさばる発泡スチロールの処分にお困りのお客様は、
ぜひお問い合わせください。

［無料］問い合わせをする

［無料］カタログダウンロード

山本製作所
発泡スチロール減容機の
導入メリット

コスト削減

約1／50に減容するため、保管や輸送に関わるコストが大幅減。外部に支払っていた産業廃棄物処理費用も不要になります。発泡スチロールの発生量によっては、インゴット売却益がコストを上回ることも珍しくありません。

作業者を選ばない

通常作業は運転ボタンを押すだけの簡単操作で、インゴットの冷却作業も不要。インゴットは一定サイズに自動で成型・切断されますので、老若男女問わず誰でも作業が可能です。

作業に関わる
ストレスを軽減

運転前の暖機時間はわずか15分。活性炭吸着方式の脱臭装置により不快なにおいもほとんどありません。電熱ヒータ等、機内各部にアクセスしやすく、メンテナンスも容易です。

全ては、
安全で快適な作業のために
未来を見据えた事業者様に、
選ばれ続ける理由があります

私たちは、インゴットの品質や
機器性能の追及はもちろんのこと、
誰でも「安全」かつ「快適」に作業ができる、
そこで働く人にやさしいモノづくりを目指しています。

誰でも簡単、シンプル操作-発泡スチロール減容機RE-E1000A/1500/2000/3000

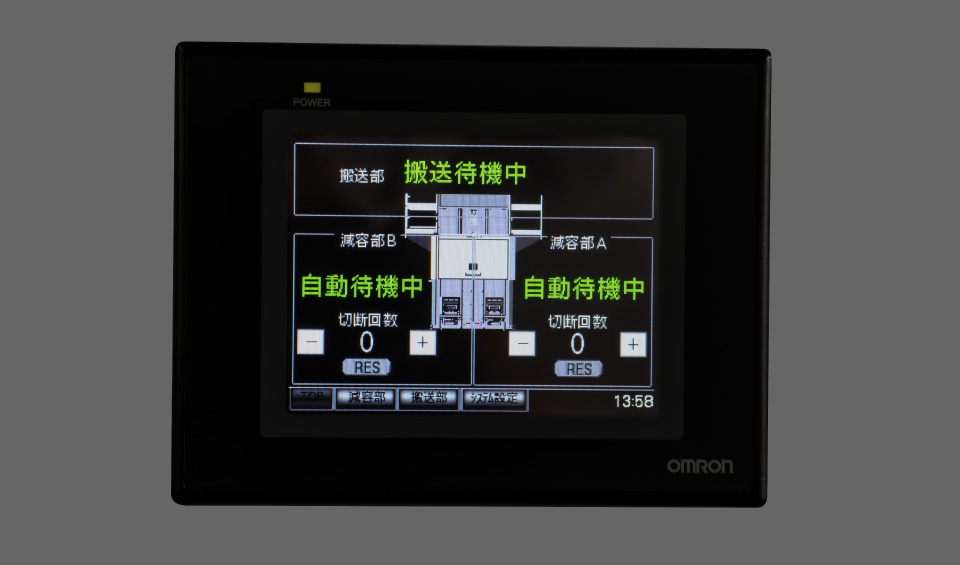

ファンクションモニター 01

ファンクションモニター 02

誰でも簡単、
シンプル操作

通常作業はボタンひとつのシンプル操作。ファンクションモニターで原料の供給状況やメンテナンス情報も確認できます。

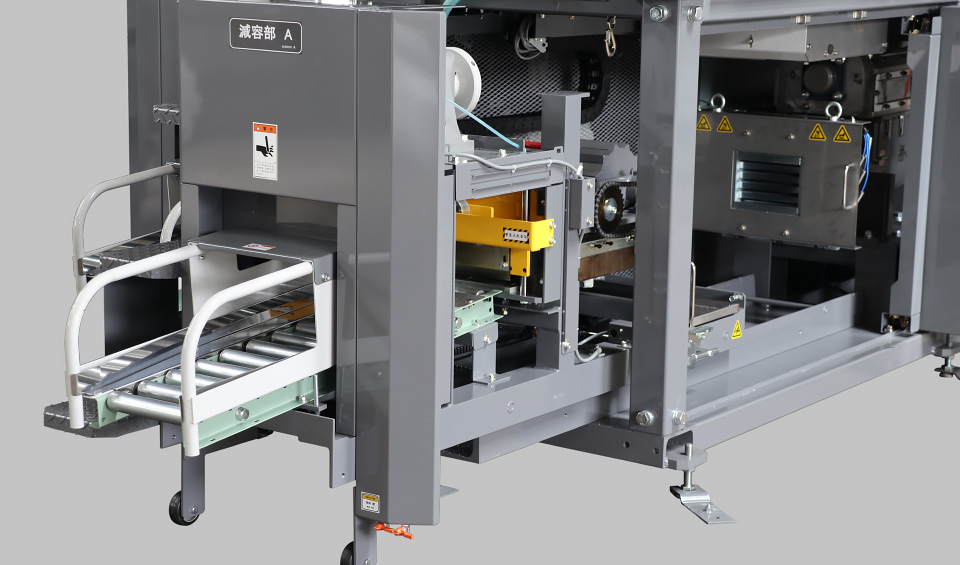

作業に関わるストレスを軽減-発泡スチロール減容機RE-E1000A/1500/2000/3000

作業に関わる
ストレスを軽減

暖機運転時間は15分。始業時や休憩後の作業再開時など、作業者をお待たせすることがありません。また、インゴットの冷却水は循環方式を採用していますので、基本的に給排水は必要なく、自然冷却のため冷却装置も不要です。

作業環境への配慮-発泡スチロール減容機RE-E1000A/1500/2000/3000

作業環境への配慮

熱源が小さく、発生する臭気が拡散しにくい上に、活性炭吸着方式の脱臭装置を標準装備。
また、破砕ホッパーに吸音材を備え、騒音も大幅に軽減。快適な作業環境を守ります。

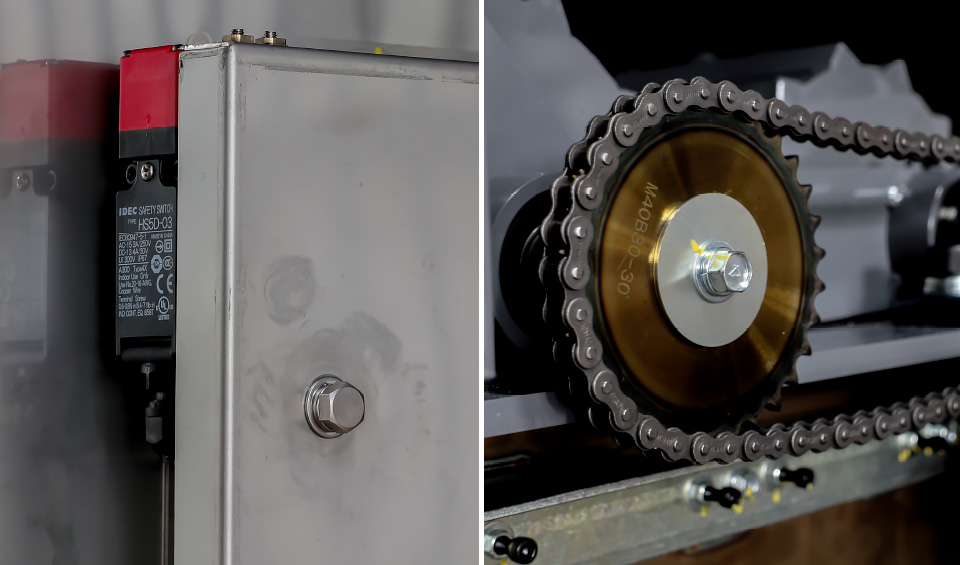

事故を未然に防ぐ安全設計-発泡スチロール減容機RE-E1000A/1500/2000/3000

事故を未然に
防ぐ安全設計

チェーンや刃物などにはカバーが設けられ、危険部には手足が届かないように設計。
安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。
また、空気搬送部のメンテナンス用に点検ステージを標準装備。より安全に点検作業を行うことができます。

開発への思い

モノづくりを通し、業界に良い変化を起こしたい。
私たち山本製作所のつくる環境機器全てに共通する思いです。
私たちは、この思いをかたちにするために、
3つのコンセプトに基づいてモノづくりに取り組んでいます。

良質なリサイクル原料を
つくる

全ては、安全で快適な
作業のために

デザインへのこだわり

詳細を確認する

大型 発泡スチロール減容機の
詳細についてはお気軽に
お問い合わせください。

大量の発泡スチロールを効率よく
「破砕」「貯留」「減容」するシステム減容機です。
かさばる発泡スチロールの処分にお困りのお客様は、
ぜひお問い合わせください。

［無料］問い合わせをする

［無料］カタログダウンロード

各部の構成

RE-E2000 各部の構成 1 供給ホッパー 2 電熱ヒーター 3 成型部 4 切断部 5 脱臭装置 6 ファンクションモニター 7 操作パネル 8 手動運転スイッチ

各部名称をクリックすると詳細を確認できます

外観写真はRE-E2000

●E2000（200kg／時間）とE3000（300kg／時間）の外観は同一

●E1000A（100kg／時間）とE1500（150kg／時間）はそれぞれ、E2000-E3000の減容部が1系統になったもの

1

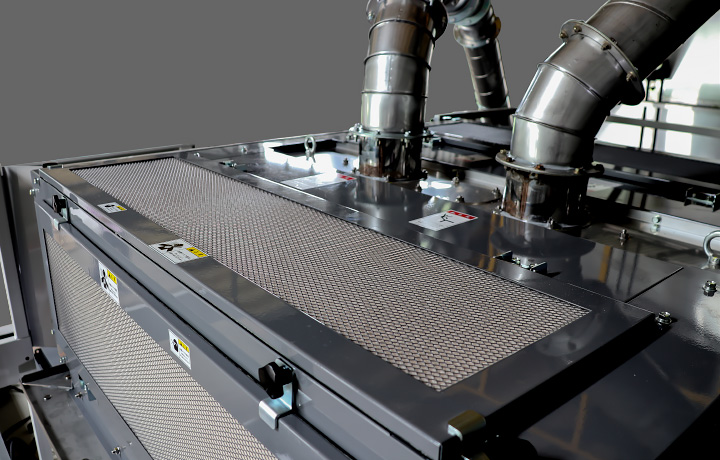

供給ホッパー

約3.0m3の大容量。点検ステージ標準装備で、空気搬送部のフィルター清掃を安全に実施できます。

close

2

電熱ヒーター

暖機運転時間は15分。
200℃の低温・短時間で減容されるため、物性の劣化が少ない良質なインゴットになります。

close

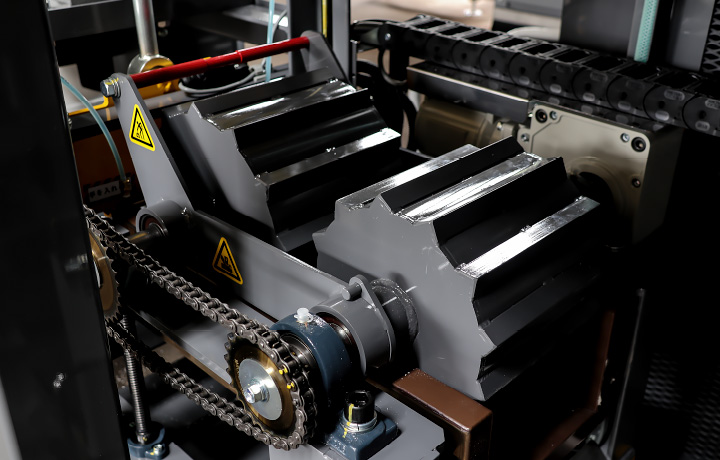

3

成型部

ヒーターから溶け出た発泡スチロールを、成型ロールとスタンプによる圧延と、冷却送風機による空冷、成型水槽による水冷で、一定の形状に成型します。排水の心配の無い冷却水循環方式を採用。

close

4

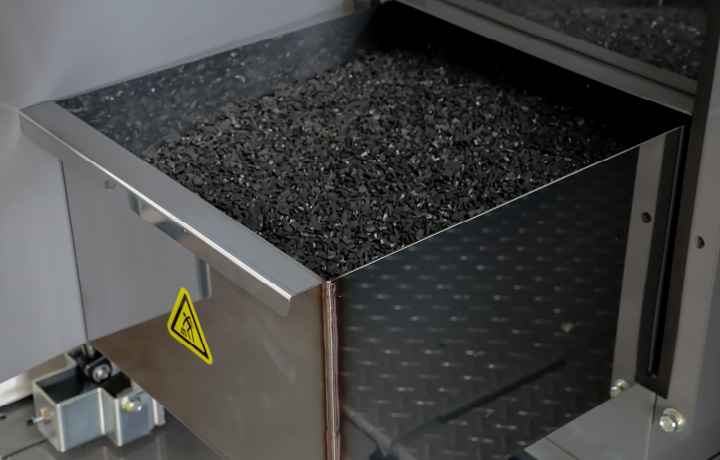

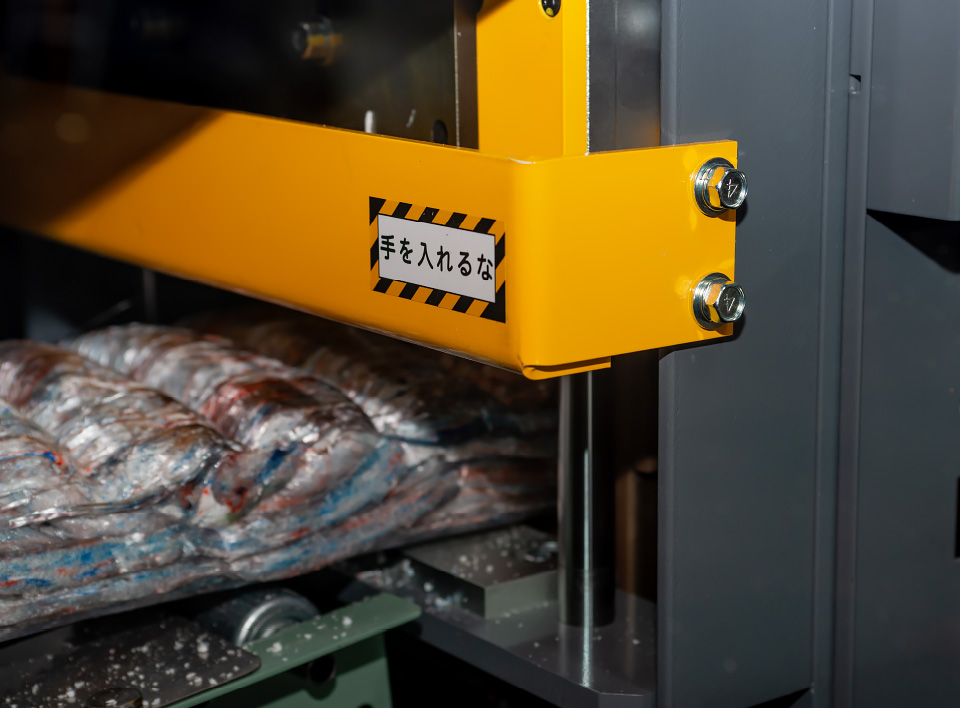

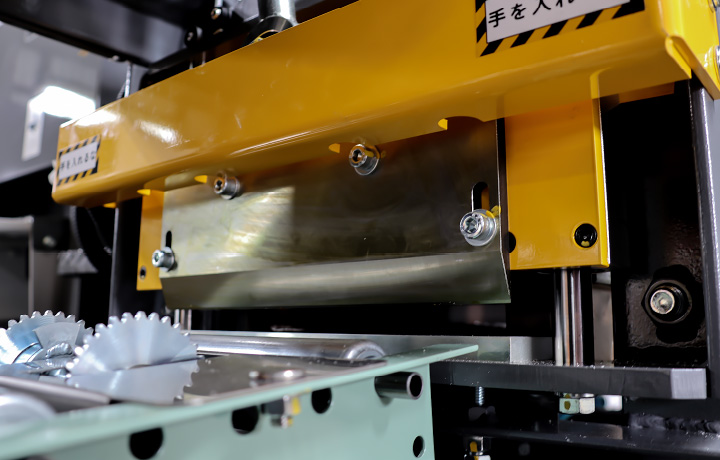

切断部

ホイールセンサーによりインゴットの排出状況を監視し、切断刃で指定の長さに自動切断します。（400・600・800・1,000mm）

close

5

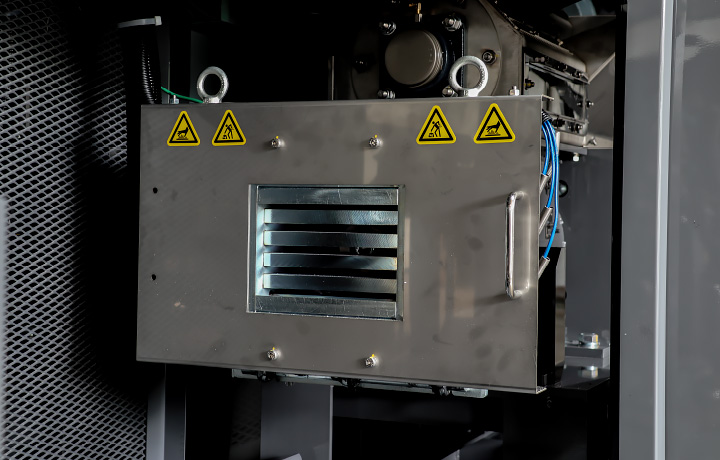

脱臭装置

減容時に発生する臭気を活性炭吸着方式で脱臭し、快適な作業環境を守ります。

close

6

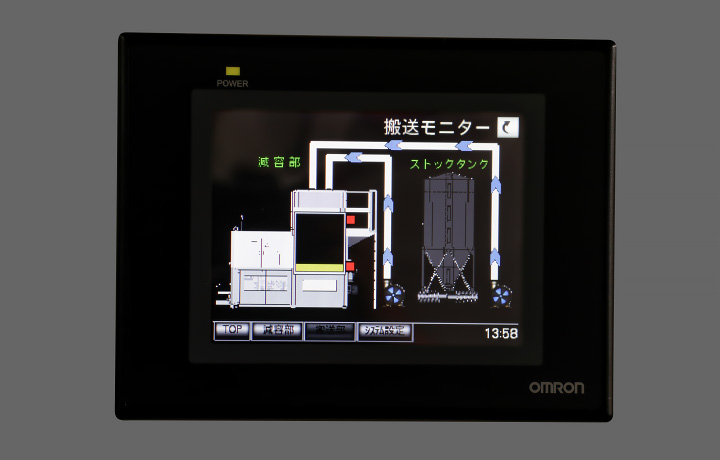

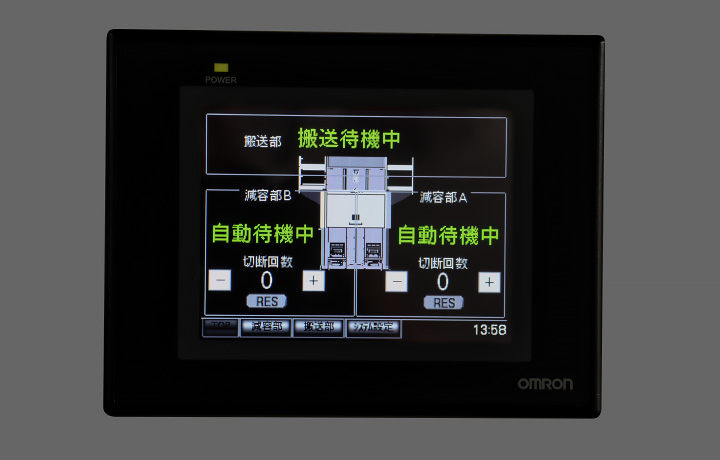

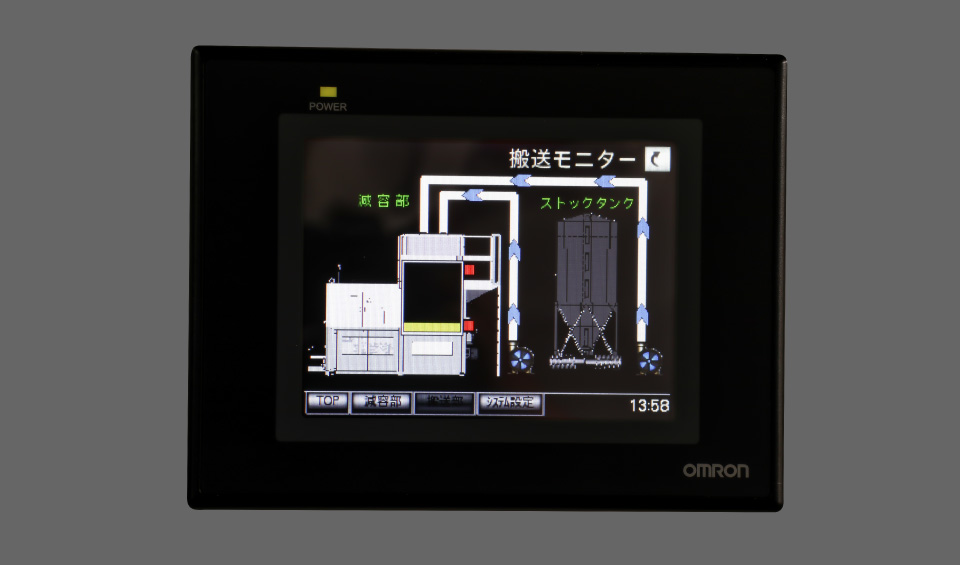

ファンクションモニター

わかりやすい概念図を表示することで、機器の稼働状況や材料供給状況を直感的に確認できます。

close

7

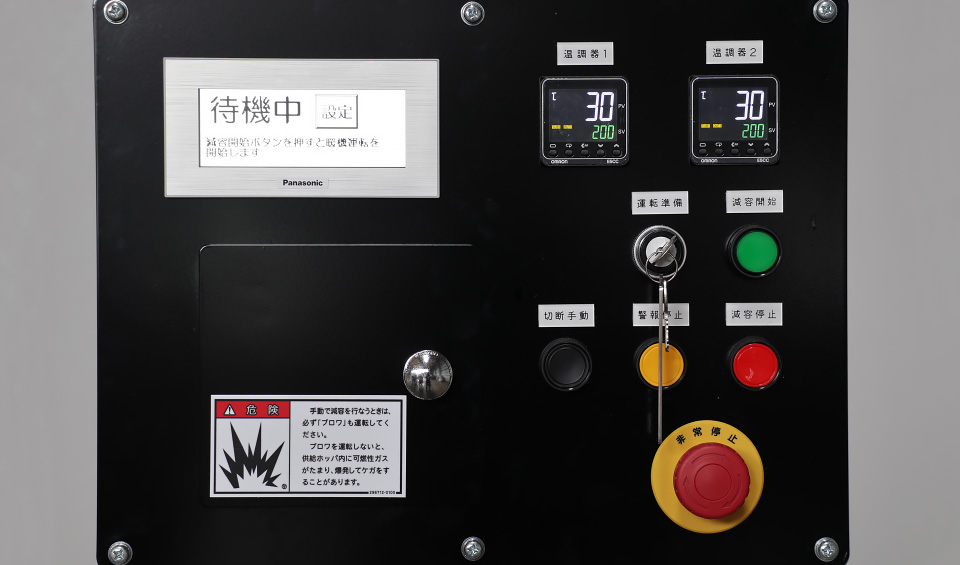

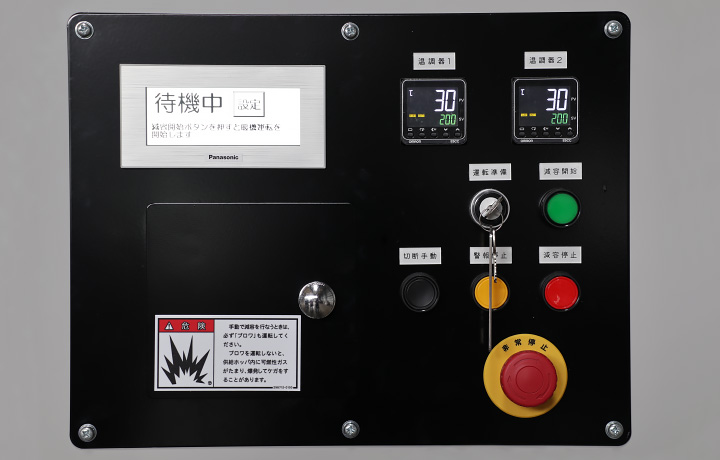

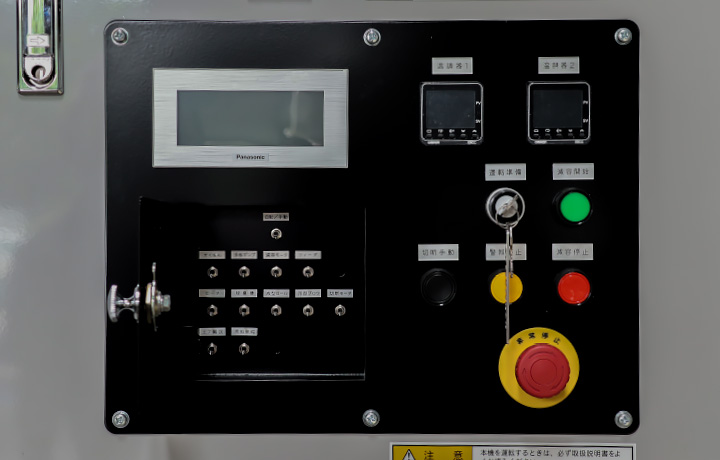

操作パネル

正確できめ細やかな温度制御が可能。トラブル発生時は、警報ランプが点灯し、警告音でお知らせします。その際、モニターにはメッセージが表示されます。
（E2000 / E3000は各系統ごとに操作パネルを装備）

close

8

手動運転スイッチ

パネル内部にメンテナンス用スイッチを装備。
手動運転に切り替えると、メンテナンス時など、それぞれのモーターを個別に動かせます。

close

導入事例

その他の導入事例

大型 発泡スチロール減容機の
詳細についてはお気軽に
お問い合わせください。

大量の発泡スチロールを効率よく
「破砕」「貯留」「減容」するシステム減容機です。
かさばる発泡スチロールの処分にお困りのお客様は、
ぜひお問い合わせください。

［無料］問い合わせをする

［無料］カタログダウンロード

RE-E1000A／1500／2000／3000 オプション一覧

発泡スチロール破砕機

RE-SC2001

  • 全長
    1,812mm
  • 全幅
    1,628mm
  • 全高
    1,821mm
  • 処理能力
    200kg/h
  • 機体重量
    1,300kg
  • 所要動力
    7.7kW
対応製品

RE-E1000A／RE-E1500／RE-E2000

※ご使用にあたってはベルトコンベアRE-BC602が必要です。

破砕機 + ベルトコンベア
RE-BC602（機長2m）

  • 全長
    2,013mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    3,437mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L3（機長3m）

  • 全長
    3,028mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    4,452mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L4（機長4m）

  • 全長
    4,039mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    5,463mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L5G（機長5m）

  • 全長
    6,068mm
  • 全幅
    2,000mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    7,492mm
  • 全幅
    2,000mm

RE-SC3000

  • 全長
    1,812mm
  • 全幅
    1,628mm
  • 全高
    1,821mm
  • 処理能力
    300kg/h
  • 機体重量
    1,300kg
  • 所要動力
    7.7kW
対応製品

RE-E2000／RE-E3000

※ご使用にあたってはベルトコンベアRE-BC800シリーズが必要です。

破砕機 + ベルトコンベア
RE-BC800（機長 2m）

  • 全長
    2,013mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    3,437mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L3（機長 3m）

  • 全長
    3,028mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    4,452mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L4（機長 4m）

  • 全長
    4,039mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    5,463mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L5G（機長 5m）

  • 全長
    6,068mm
  • 全幅
    2,000mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース（破砕機とセット）
  • 全長
    7,492mm
  • 全幅
    2,000mm

ストックタンク

RE-T1201

  • 全長
    3,795mm
  • 全幅
    3,546mm
  • 全高
    4,541mm
  • タンク容量
    15m3 (約120kg)
  • 機体重量
    1,600kg
  • 所要動力
    2.95kW (三相200V) / 0.75kW (単相100V)
対応製品

RE-E1000A／RE-E1500

RE-T1201W

  • 全長
    3,795mm
  • 全幅
    3,546mm
  • 全高
    4,541mm
  • タンク容量
    15m3 (約120kg)
  • 機体重量
    1,665kg
  • 所要動力
    3.70kW (三相200V) / 0.75kW (単相100V)
対応製品

RE-E2000／RE-E3000

インゴット自動配列装置

RE-HC1000

  • 全長
    1,195mm
  • 全幅
    1,165〜1,490mm
    （調節可能です）
  • 全高
    583mm
  • 所要動力
    0.2kW
対応製品

E-E1000／RE-E1000A／RE-E1500／
RE-E2000／RE-E3000

選別作業台ユニット

RE-ST400（4脚仕様）

  • 全長
    1,843mm
  • 全幅
    1,005mm
  • 全高
    876mm

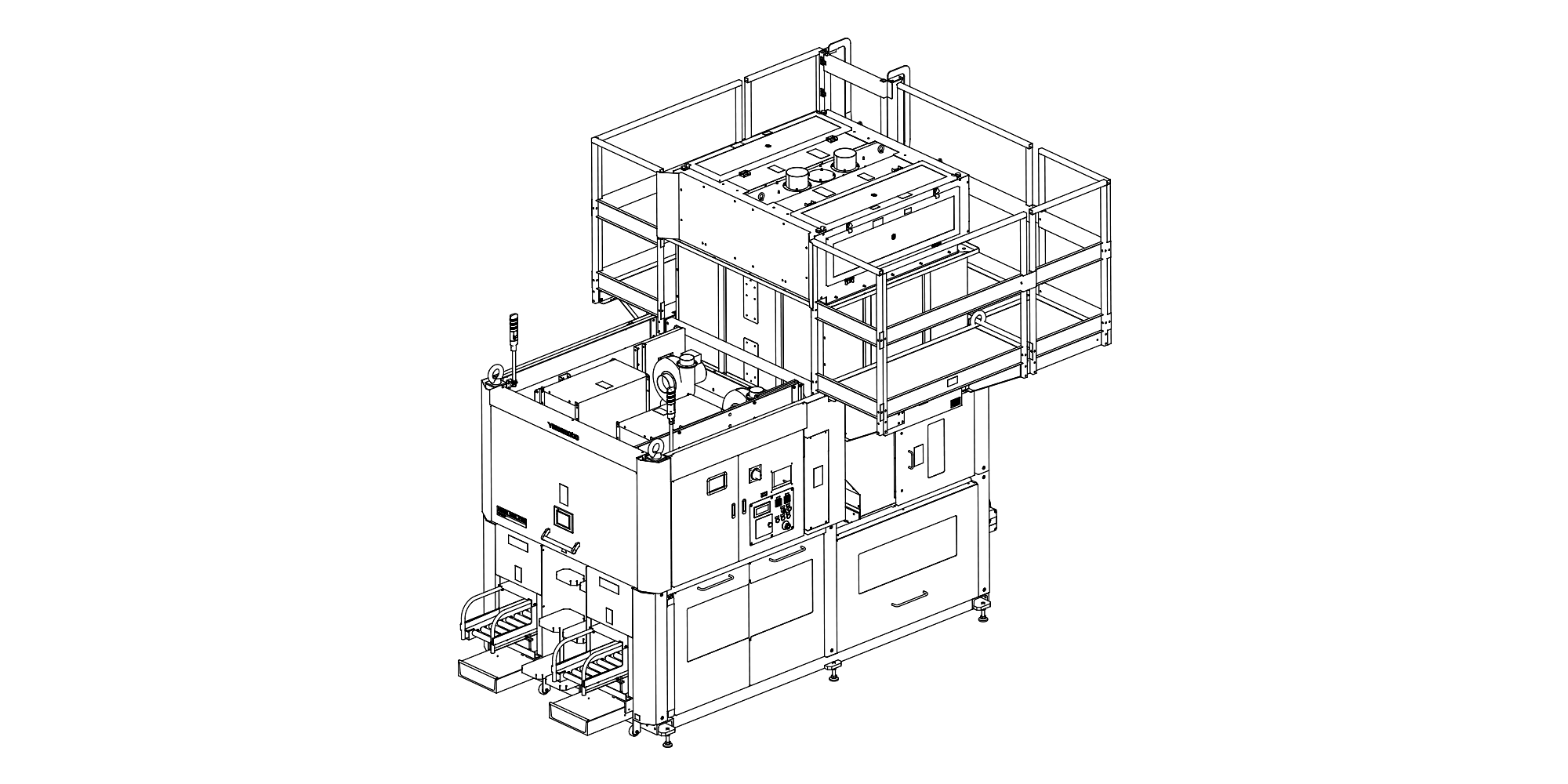

オプションとレイアウト例

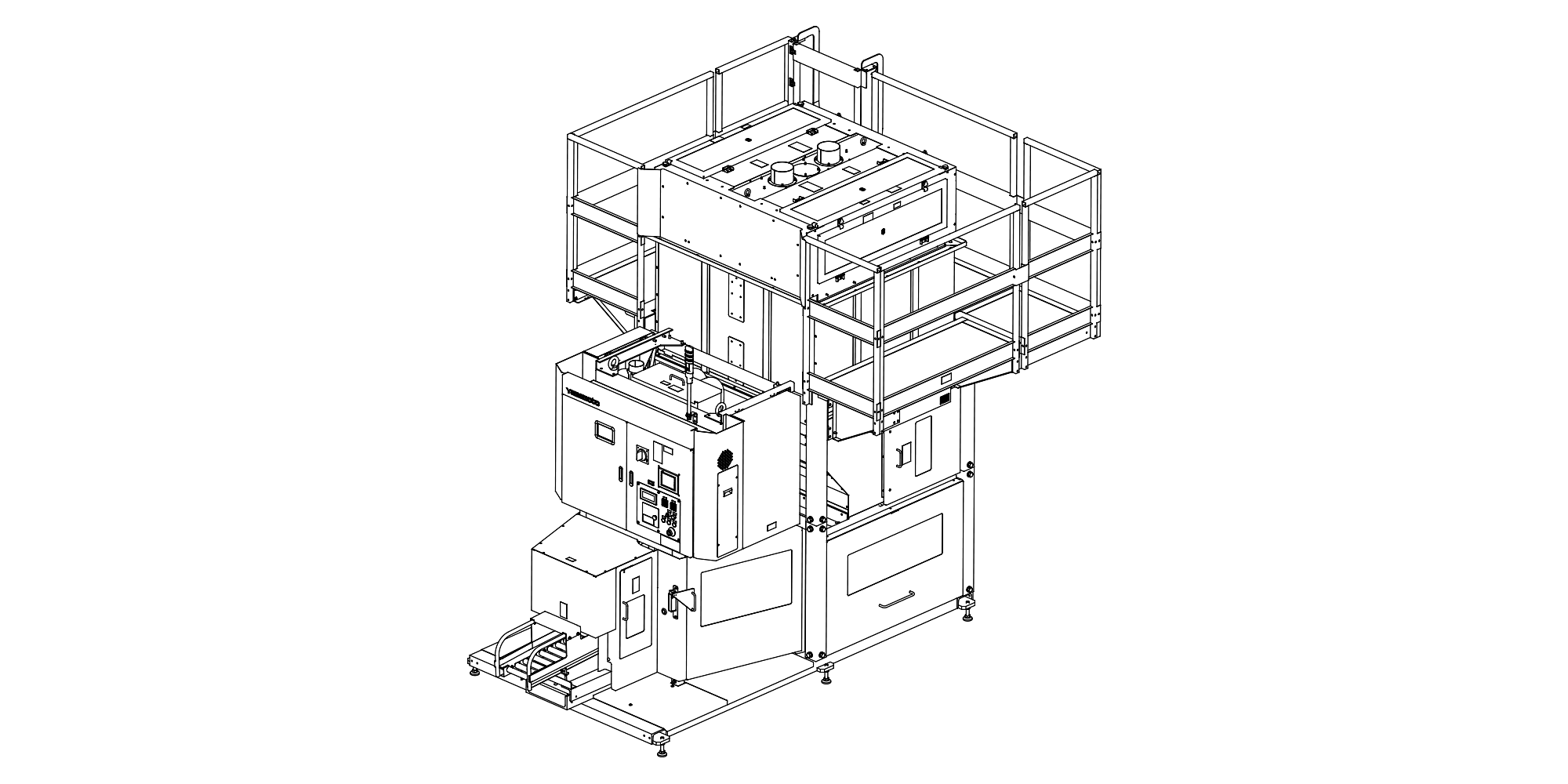

減容部1系統タイプ［RE-E1000A ／ 1500］

高い処理能力・納得のコストパフォーマンス

減容部2系統タイプ［RE-E2000 ／ 3000］

異常時やメンテナンス時も1系統だけ稼働させることができます。

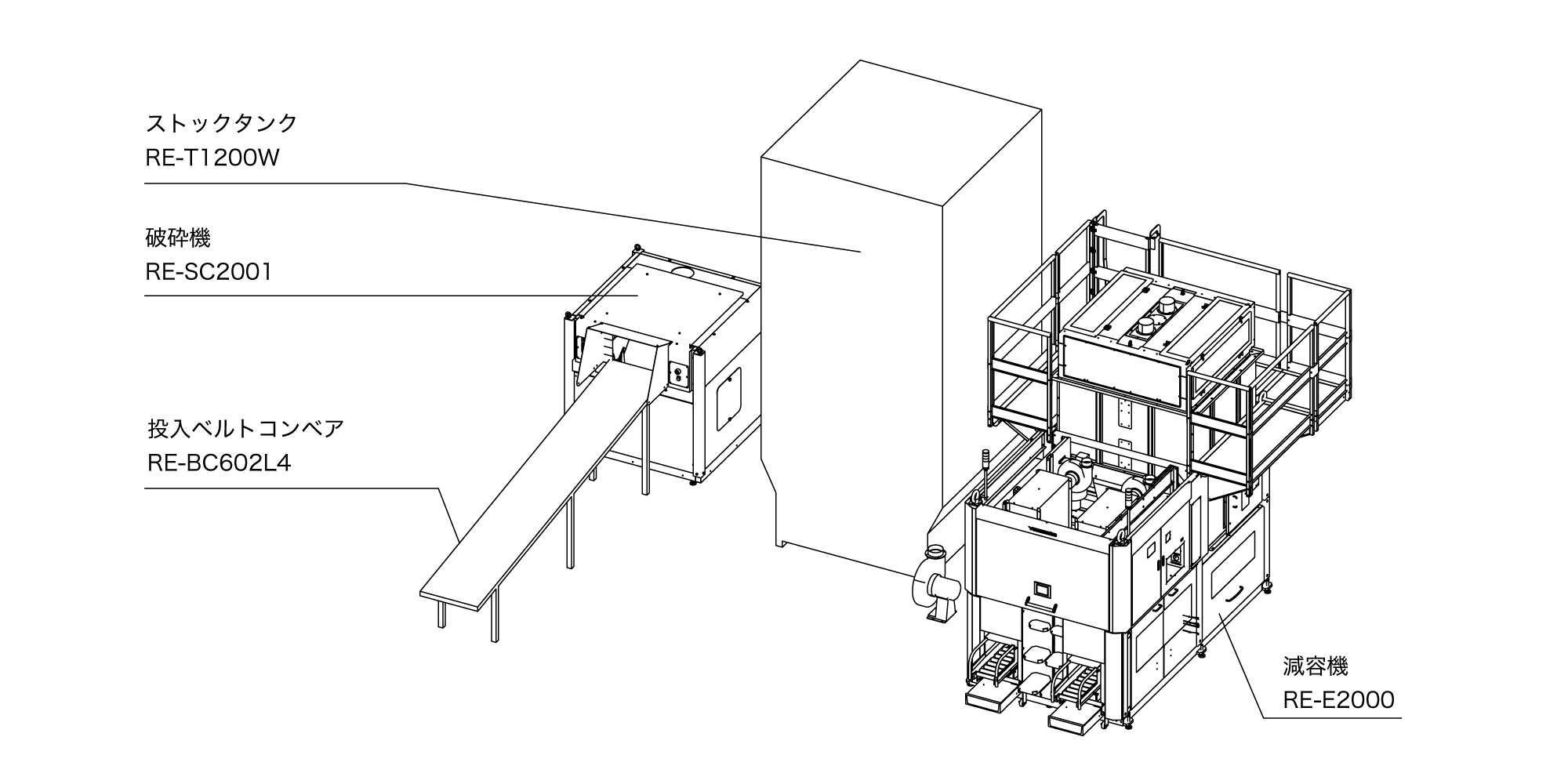

投入コンベア + 破砕機 + ストックタンク + 減容機［RE-BC602L4 + RE-SC2001 + RE-T1200W + RE-E2000］

破砕・貯留・減容をセパレート化。自由度の高いレイアウトが可能です。

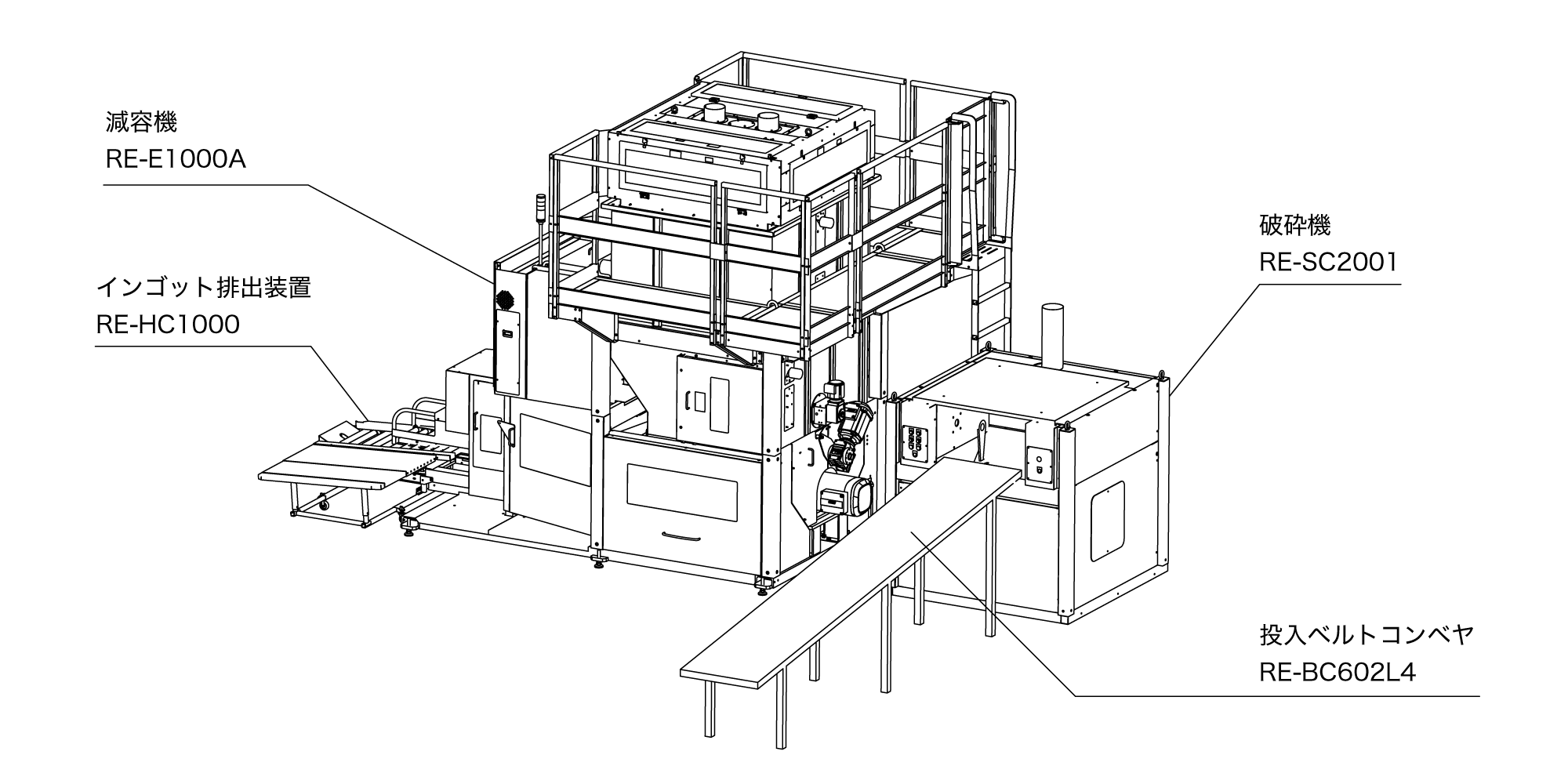

投入コンベア + 破砕機 + 減容機 + インゴット自動配列装置（ストックタンク無し）［RE-BC602L4 + RE-SC2001 +RE-E1000A + RE-HC1000］

ストックタンクを省略することで、限られた広さ・高さの空間にも対応できます。

主要諸元

RE-E1000A-3000の主要諸元
機種 減容機
型式 RE-E1000A RE-E1500 RE-E2000 RE-E3000
機体
寸法		 全長（mm） 4270
全幅（mm） 2880
全高（mm） 3300
機体質量（kg） 2600 2640 4900 4980
所要動力（kW） 25.11 28.61 50.22 57.22
処理能力（kg/h） 100 150 200 300
種類 減容方式 電熱ヒーター方式
用途 発泡スチロール減容専用
脱臭方式 活性炭吸着方式

●処理能力は材料と発泡倍率によって変わります。

●材料が高発泡・トレー・水濡れの場合、処理能力が主要諸元と異なりますので別途お問い合わせください。

●主要諸元の内容・イラスト・外観・色・マーク等を改良のため予告なく変更することがありますのでご了承ください。

RE-E1000A-3000オプションの主要諸元
機種 投入コンベア 破砕機 ストックタンク
型式 RE-BC602 RE-BC800 RE-SC2001 RE-SC3000 RE-T1200 RE-T1200W
機体
寸法		 全長（mm） 2013 2013 1812 1812 2000
全幅（mm） 754 954 1628 1628 2070
全高（mm） 1228 1228 1821 1821 4360
機体質量（kg） 200 220 1300 1300 700※1 750※1
所要動力（kW） 0.1 0.1 7.7 7.7 2.95 5.9
処理能力（kg/h） − − 200 300 − −
タンク容量（m3） − − − − 15※2 15※2
減容機
との
対応表		 RE-E1000A ○ ○ ○
RE-E1500 ○ ○ ○
RE-E2000 ○ ○ ○ ○ ○
RE-E3000 ○ ○ ○

※1 点検ステージは機体重量に含みません。

※2 重量の目安は120kgです。
