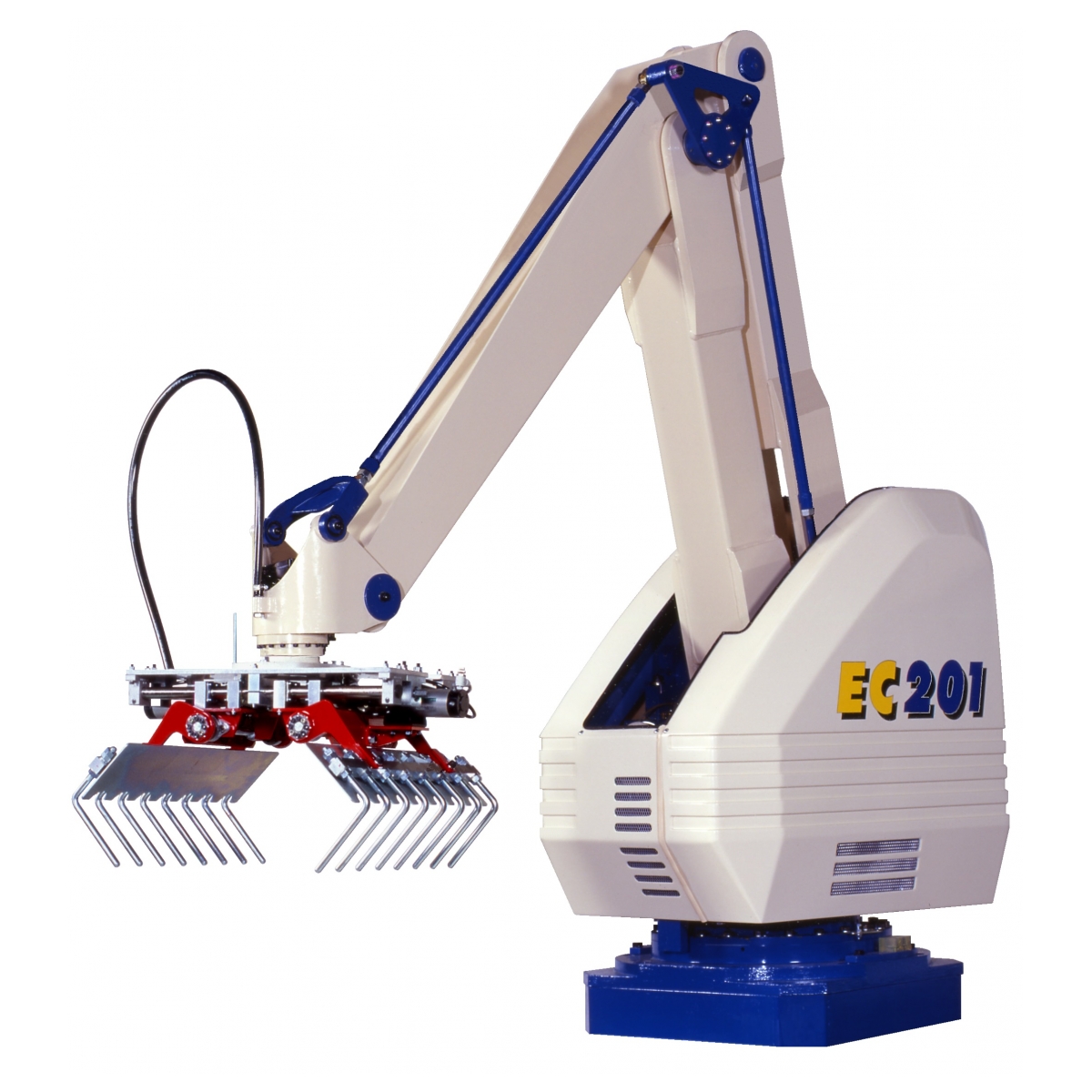

パレタイズロボット（精米工場用） ECシリーズ
パレタイズロボット（精米工場用）
ECシリーズ
処理能力：500～1,800回/h
アーム式
パレット床置き・自動搬送どちらも対応可能。高能力・広動作領域を確保したロボットパレタイザです。
LINEUP
製品ラインナップ
EC-51販売終了アーム式
処理能力：500回/h
本体小売価格（税込）：お問い合わせください

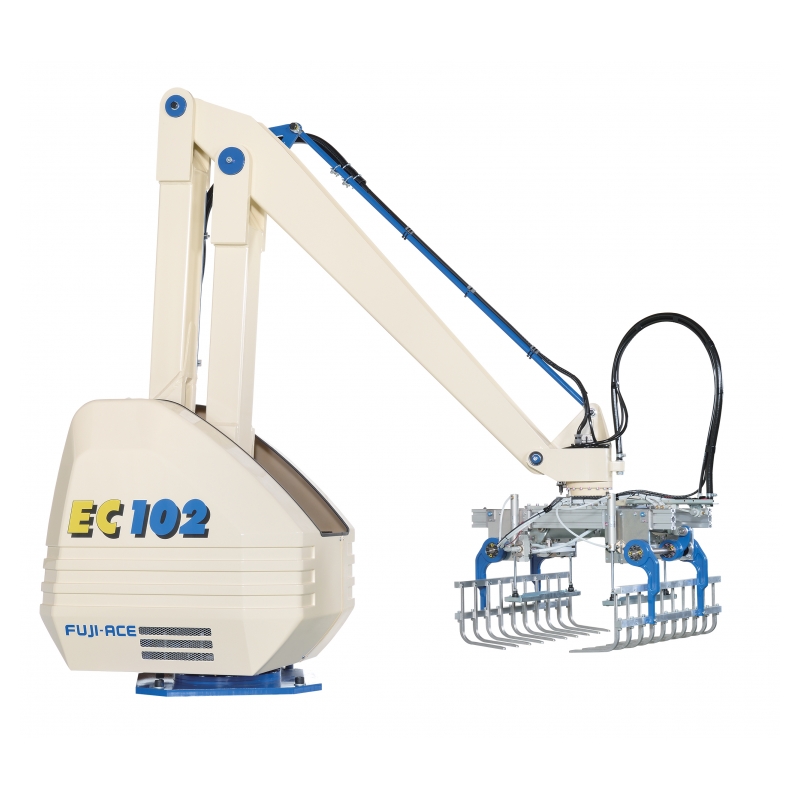

EC-102アーム式
処理能力：1,200回/h
本体小売価格（税込）：お問い合わせください

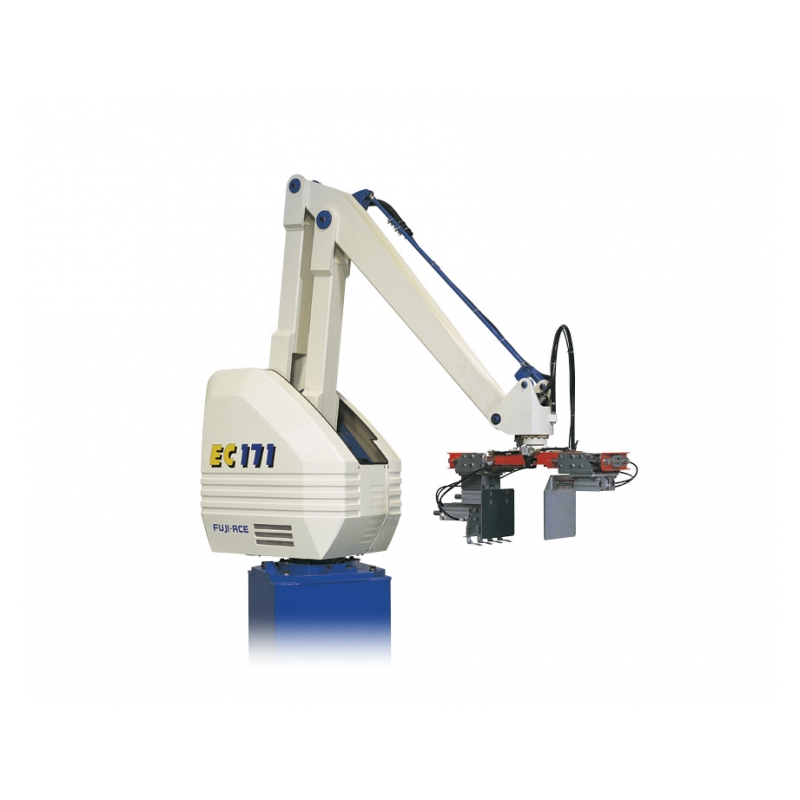

EC-171アーム式
処理能力：1,600回/h
本体小売価格（税込）：お問い合わせください

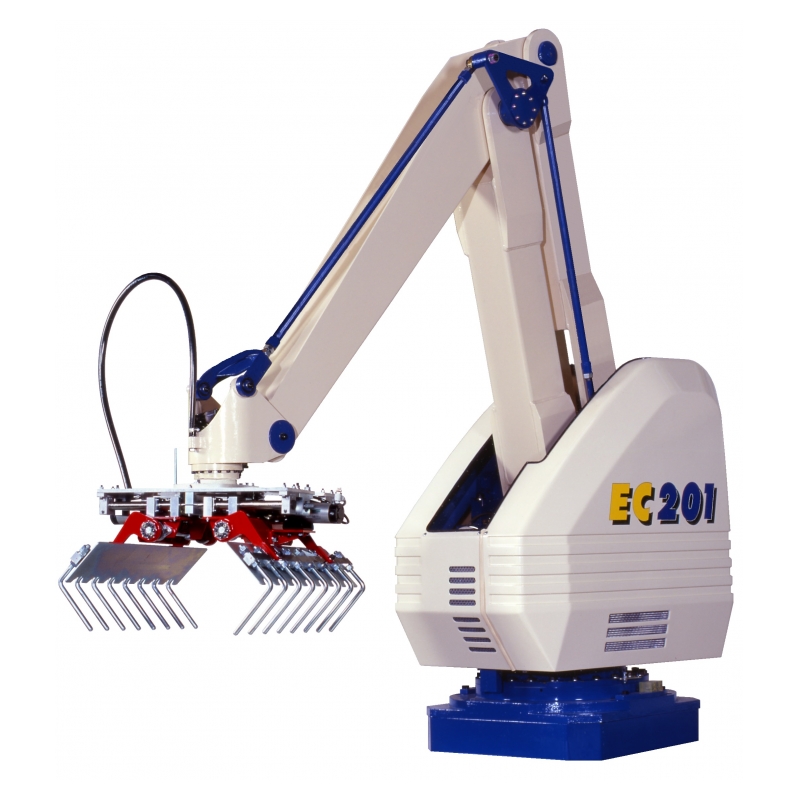

EC-201アーム式
処理能力：1,800回/h
本体小売価格（税込）：お問い合わせください
EC-201Wアーム式
処理能力：600回/h
本体小売価格（税込）：お問い合わせください
SPECIFICATIONS
主要諸元
| 型式 | EC-51 | EC-102 | EC-171 | EC-201 | EC-201W | |
|---|---|---|---|---|---|---|
| 機構 | 多関節構造 | |||||
| 動作形式 | 円筒座標形 | |||||
| 最大可搬質量（ハンド含む）（kg） | 100 | 160 | 160 | 200 | 320 | |
| 最大処理能力（回/時） | 500 | 1200 | 1600 | 1800 | 600 | |
| 動作自由度 | 標準4軸自由度（オプションで追加可能） | |||||
| 動作 範囲 | Z軸（上下）（mm） | 1600～2150 | 2300 | 2400 | 2300 | |
| R軸（前後）（mm） | 1200～1400 | 1500 | 1600 | 1500 | ||
| θ軸（旋回）（° ） | 330 | |||||
| α軸（手首）（° ） | 330 | |||||
| ティーチング記憶エリア | 標準120ブロック（10段×10ステップ）（オプションで追加可能） | |||||
| ティーチングレス | 標準装備 | |||||
| ティーチングペンダント | 標準装備 | |||||
| 機体質量（ハンド除く）（kg） | 700 | 700 | 750 | 1150 | ||
| 使用電源（V） | 三相200 | |||||
| 所要動力（KVA） | 2.5 | 3.5 | 4.0 | 6.5 | ||
| 圧気源（Mpa） | 0.5 | |||||
| 所要圧気容量（NL/min） | 120 | 160 | 225.0 | 280 | ||
※諸条件およびレイアウトにより上記仕様は異なります。
※最大可搬質量と最大処理能力とは対応しません。
